三维超声波风速风向变送器
产品型号：RS-CFSFX3-*-1
三维超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的时间差来计算风速和风向。该传感器可以同时测量风速，风向，声速和声温的瞬时数值。
相关产品
聚碳风向传感器
聚碳风速传感器
超声波风速风向变送器
管道风速变送器
铝壳风向变送器
铝壳风速变送器
三维超声波风速风向变送器
小型超声波风速风向变送器
人防风量测量仪（市电供电）
管道式风速风温变送器
人防风量测量仪（直流供电）
产品详情
产品概述
三维超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的时间差来计算风速和风向。该传感器可以同时测量风速，风向，声速和声温的瞬时数值。 整机外壳采用金属支架，没有任何移动部件，坚固耐用，适应在各种环境下的正常工作，而且不需维护和现场校准。广泛适用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的风速与风向测量。
功能特点
无启动风速限制，零风速工作，无角度限制，全方位测量。
无移动部件，磨损小，使用寿命长。
金属外壳，耐腐蚀性强，坚固耐用，适应各种环境下使用。
产品采用 485 通信接口，标准 ModBus-RTU 通信协议，通信地址及波特率可设置，最远通信距离 2000 米。
不需维护和现场校准。
主要技术参数
| 直流供电（默认） | 10V～30V DC | |
| 最大功耗 | 1.2W | |
| 量程 | 风速 | 0～60m/s |
| 风向 | 0~359° | |
| 声速 | 300~370m/s | |
| 声温 | -40~70℃ | |
| 精度 | 风速 | ±0.3m/s（0~5m/s），±3%±0.3m/s（>5m/s） |
| 风向 | ±2° | |
| 声速 | ±0.5% | |
| 声温 | ±0.5℃ | |
| 分辨率 | 风速 | 0.01m/s |
| 风向 | 0.1° | |
| 声速 | 0.01m/s | |
| 声温 | 0.01℃ | |
| 工作环境 | -40～60℃，0～100%RH | |
| 抗风强度 | 75 m/s | |
| 响应时间 | 1s | |
| 防护等级 | IP66 | |
| 输出信号 | 485(ModBus-RTU协议) | |
产品选型
| RS- | 公司代号 | |||
| CFSFX3- | 三维超声波风速风向变送器 | |||
| N01- | 485通信（标准ModBus-RTU协议） | |||
| I20- | 4~20mA 电流输出 | |||
| V05- | 0~5V 电压输出 | |||
| V10- | 0~10V 电压输出 | |||
| 4G- | 4G 方式上传 | |||
| 1 | 外观样式 | |||

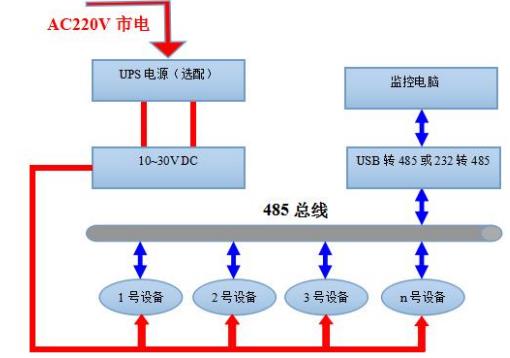

系统框架图

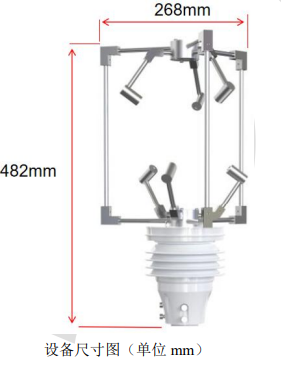

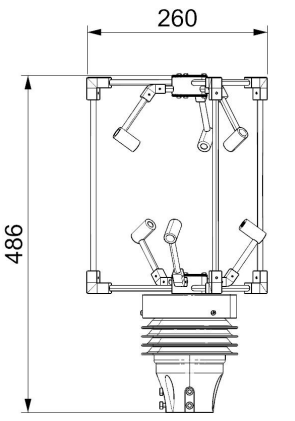

尺寸说明

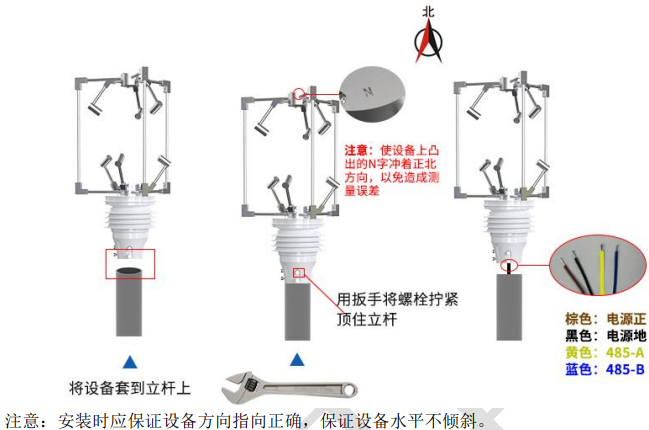

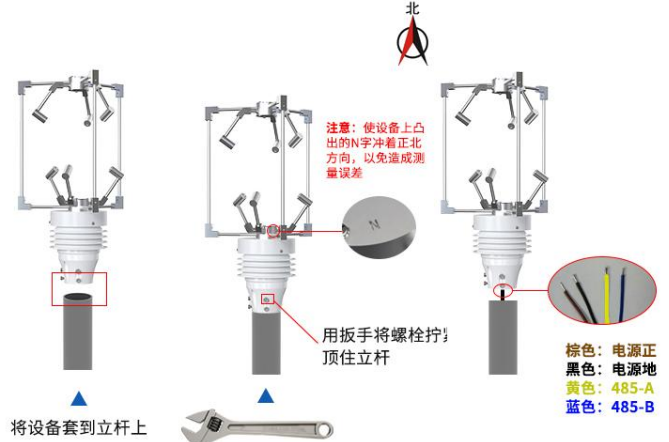

安装说明
接口说明
