GNSS位移监测站

产品型号:RS-GNSS-BA/TA-4G

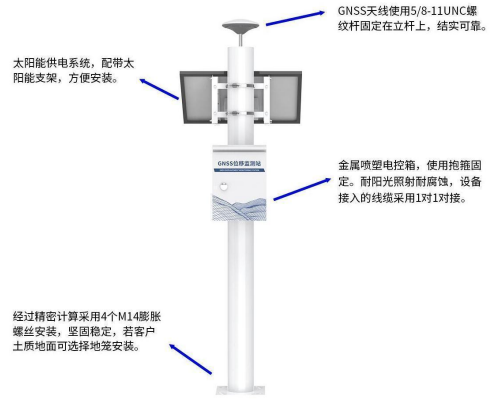

GNSS位移监测站主要由GNSS天线、太阳能电池板、主控制机箱(内有主控传输模块)和安装支架组成。分为基准站和测量站,具有精度高、功耗低、性价比高、安装便携等特点。
产品详情

产品概述

地质灾害一直威胁着生态环境、经济建设和人类生命财产安全,其主要灾害形态有:崩塌、滑坡、泥石流、地面塌陷、地面沉降等,如何做好地质灾害的防治一直是一个难题。为 了能对此类灾害作出及时有效的应对,我司设计了针对与地质灾害的的 GNSS 位移监测站。

GNSS 位移监测站主要由 GNSS 天线、太阳能电池板、主控制机箱(内有主控传输模块)和安装支架组成。分为基准站和测量站,具有精度高、功耗低、性价比高、安装便 携等特点。该设备可通过 4G、以太网两种方式,将数据上传至环境监控平台,采用太阳能供电的方式,安装不受地域地形的限制。适用于地表位移监测和建筑物的形变监测,如滑坡、边坡位移、桥梁形变、水库大坝、矿山地质灾害等。

GNSS 的全称是全球导航卫星系统(Global Navigation Satellite System),是能在地球表 面或近地空间的任何地点为用户提供全天候的 3 维坐标和速度以及时间信息的空基无线电导航定位系统。它是泛指所有的卫星导航系统,包括全球的、区域的和增强的,如中国的北 斗卫星导航系统、美国的 GPS、俄罗斯的 Glonass、欧洲的 Galileo,是个多系统、多层面、 多模式的复杂组合系统。

功能特点

最大限度接收GNSS卫星信号,保证响应快速、测量精确;
通过4G方式上传数据,无需现场布线,无距离限制,只需一张手机卡便可传输数据至监控平台;
低功耗设计,配备太阳能供电系统,可长时间检测;
设备参数可通过手机配置软件“蓝牙配置软件”配置,简单方便;
预留485通信接口,可做485从站使用;
可接免费的本地监控软件平台及环境监控云平台;
设备唯一 8 位地址,易于管理识别。

主要技术参数

供电太阳能板供电
功耗0.9W(平均功耗)
通信接口4G,中国移动、中国联通或中国电信的手机网络
数据上传数据上传间隔30s-10000s可设(默认60s)
参数设置手机APP“碰一碰蓝牙配置”
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH(非结露)
定位精度水平精度:±(1.0+1 x 10-6 x D) cm
垂直精度:±(5.0+1 x 10-6 x D) cm
定位精度测定条件晴天无云、环境温度25℃、环境湿度45%RH、空气质量优
响应时间≤60s

 高精度版:

供电太阳能板供电
功耗2.4W(平均功耗)
通信接口4G,中国移动、中国联通或中国电信的手机网络
数据上传数据上传间隔20min
参数设置手机APP“碰一碰蓝牙配置”
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH(非结露)
定位精度水平精度:±(2.5+0.5 x 10-6 x D) mm
垂直精度:±(5.0+0.5 x 10-6 x D) mm
定位精度测定条件晴天无云、环境温度25℃、环境湿度45%RH、空气质量优
设备安装在空旷位置,周围无物体遮挡卫星信号
数据更新时间1h
天线射频输入BDS- B1I,B2I,B1C;
GPS/QZSS -L1C/A,L2C;
GLONASS- L1,L2;
Galileo -E1

产品选型

RS-
公司代号

GNSS-
GNSS位移监测站

BA-
基准站
TA-
测量站
BP-
加强版基准站
TP-
加强版测量站
BR-
高精度基准站
TR-
高精度测量站

M6-
1.3m 固定式膨胀螺丝安装立杆

4G4G上传
ETHETH上传

系统框架图

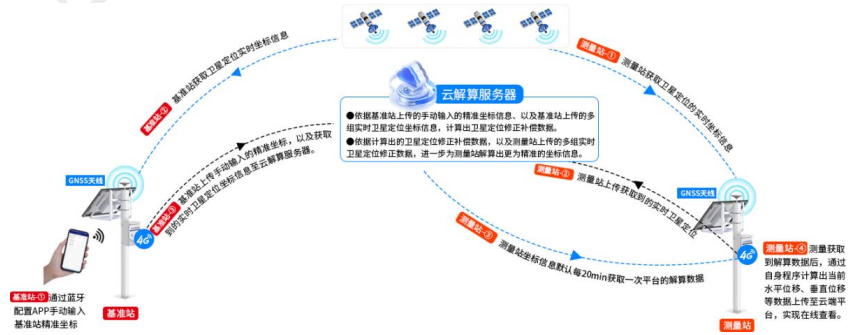

GNSS位移监测站系统框架图

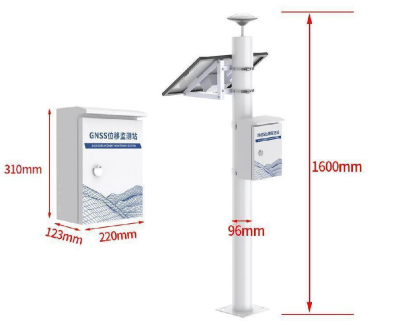

尺寸说明

1、1.3 米长 M6 立杆

2、1.5 米长 TNC-K 转 SMA 接口馈线

安装说明

1、基准站安装在位置不会发生位移变动的稳固的地方。

2、测量站安装在可能会出现位移变化的地方,即需要测量位移形变的地方。

3、设备必须安装在空旷的地方,不可遮挡天线,否则会影响对卫星信号的接收,导致定位失败。

4、当地空气质量、云层变化可能对精度产生影响,请施工时注意。

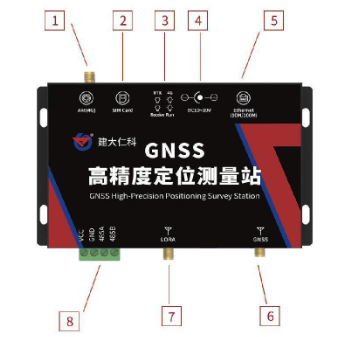

接口说明


标号

名称

说明

1

4G接口

接我司提供的 4G 天线

2

SIM 卡插口

SIM 卡槽,可插入中国移动,中国联通中国电信的手机卡

3

运行指示灯

判断设备运行是否正常,正常运行时亮灭时间相同为0.5s

4G 指示灯

判断 4G 是否正常通讯,正常通讯会常亮

接收指示灯

判断基准站与测量站之间通讯是否正常,正常通讯会0.8s亮0.2s灭

RTK指示灯

判断基准站是否成功定位,成功定位会常亮

4

电源接口

接太阳能供电系统的插头即可

5

RJ45 网口

通过网线连接电脑或路由器等网络设备,进行数据上传(4G无此接口)

6

GNSS天线接口

接配套使用的GNSS天线

7

LORA

接配套的LoRa天线

8

RS485 接口

485接口,做从机使用时接此端口
