森林防火气象站
产品型号：RS-FHQXZ
产品概述
森林防火气象站可以实时监测森林中的各种气象环境要素，并将采集到的数据通过4G传输的方式上传至平台，可依据各观测因子的数据，进行火险等级的评定，同时发送现场的全景视频图像，做到远程瞭望，及时监测初期火点，为防火决策提供科学依据。还外带语音播报功能，当人或车辆进入感应区域，可以进行“请不要携带火种进山，禁止一切野外用火”一类的一对一语音宣传，是森林防火的“好帮手”。
功能特点
可外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。
选配2路继电器输出，可做远程手动控制。
1路多功能4G通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台，还可选择插网线来通过网口上传。
具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接室外屏（选配）。
可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题。
支持市电与太阳能双供电，保证设备在恶劣的情况下也可以正常不间断工作。
设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。
主要技术参数
| 参数名称 | 范围或接口 | 说明 |
| 供电 | 外部电源供电 | 220V AC交流电 |
| 双供电 | 支持220V市电与太阳能板双供电 （优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断） | |
| 太阳能供电 | 配套我司太阳能电池板和蓄电池 （蓄电池续航时间7天左右） | |
| 4G | 通过4G方式上传数据 | |
| RJ45网口 | 通过网口方式上传数据 和GPRS或4G上传方式无法共存 | |
| ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询气象站中的数据。 | |
| 数据采集通信接口 | 主RS485接口 | 能够采集485接口的变送器的数据，最长通信距离≥1500m |
| 2路继电器输出（选配） | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 可用作远程控制 |
| 1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值。 （默认采用第二路开关量作为雨量计输入） |
| 数据上传间隔 | 30s~10000s | 数据上传间隔30s~10000s可设（默认30s） |
产品选型
| RS- | 公司代号 | ||||
| FHQXZ- | 森林防火气象站 | ||||
| M1- | 固定式膨胀螺丝安装立杆 | ||||
| DC-12- | 太阳能电池板+蓄电池 | ||||
| Y- | 220V交流电源供电 | ||||
| 4G | 4G上传 | ||||
| ETH | 网口上传 | ||||

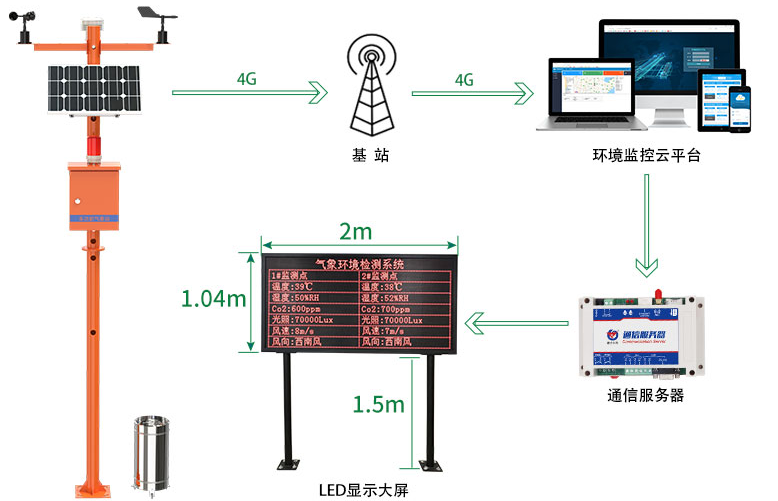

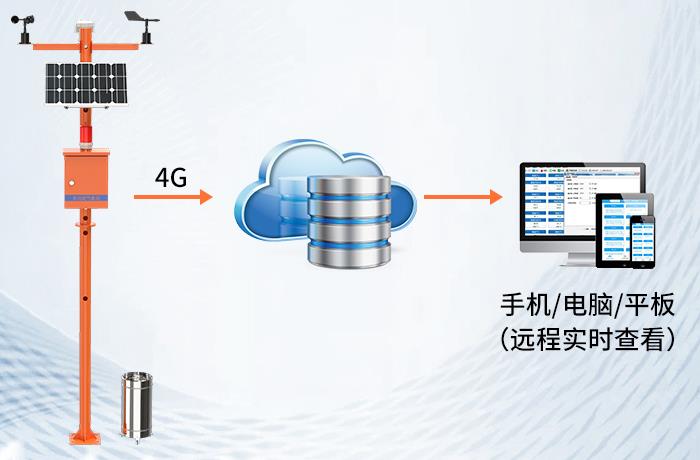

系统框架图

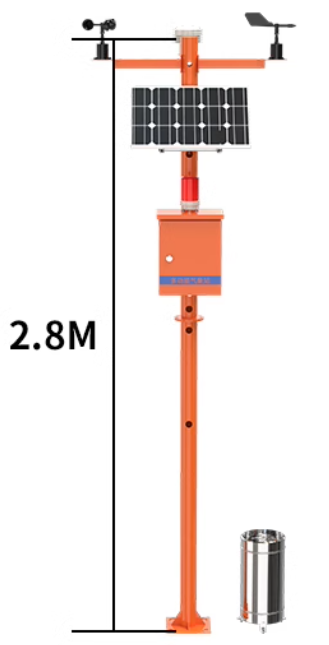

尺寸说明
3米立杆，支持定制。
安装说明

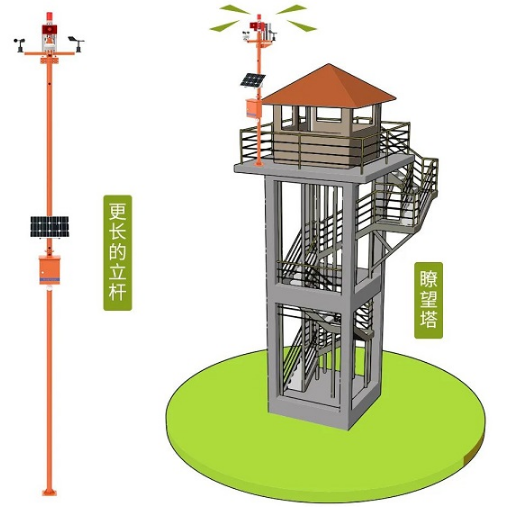

森林多是高山峻岭，地势崎岖不平，山东仁科森林防火气象站有固定式、三脚架式等安装方式，既适合安装平坦地面（如瞭望塔等），也适合安装在森林山坡。
接口说明

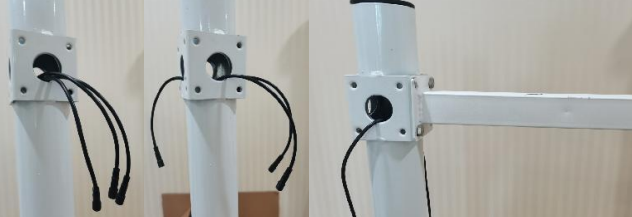

一拖三接线方式（默认）：立杆内部走线，将一拖三线的母头与一根2.5米的延长线连接，将延长线一端沿微联孔伸进立杆内部，一拖三的公头留在立杆外；微联孔公头线数量和安装设备数量一致（若需要安装三个以上的设备，在一拖三线的公头上再接一根一拖三线即可），将线穿过横臂与设备上的防水对插母头接在一起，最后用四个螺丝将横臂固定牢固。
一对一接线方式：此方式适用于带集线器的箱体，也是立杆内部走线，每台设备都配有2.5米延长线，延长线的公头母头均贴有线标，用户按线标将延长线公头与设备连接，另一端穿过支架放进立杆内部；立杆安装配电箱的部位做有微联孔，箱体中的防水对插线公头也贴有线标，用户使用时需将微联孔敲开，将立杆中的线通过微联孔勾出，接在配电箱内部对应线标的公头上即可完成安装。
线缆于立杆内部走线的设计，避免了太阳暴晒老化及被鸟兽啃食的问题，有效延长了设备的使用寿命。
