校园气象站

产品型号:RS-QXZ

校园气象站是教育主管部门推进科普进学校的重要平台,可以监测校园的风速、风向、雨雪、辐射、气压等多种气象要素信息。
产品详情

产品概述

校园气象站是教育主管部门推进科普进学校的重要平台,可以监测校园的风速、风向、雨雪、辐射、气压等多种气象要素信息。

该设备具有1路ModBus-RTU主站接口(可通过此接口连接我司485变送器:1路风速,1路风向,4路土壤温度+水分,4路土壤EC+PH,1路空气温湿度,1路噪声,1路二氧化碳,1路大气压力,1路光照,1路雨雪状态,1路紫外线,1路总辐射,1路一氧化碳,1路臭氧,1路二氧化氮,1路二氧化硫,1路硫化氢,1路氧气,1路空气质量,1路负氧离子,1路氨气,1路TVOC)、1路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量),也可接入本公司土壤氮磷钾存储器,默认1路继电器输出,第2路继电器输出选配;该设备可通过GPRS上传或网口上传方式将数据上传值监控软件平台,同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;还能外接1路LED屏显示(默认点阵数96*48)。

功能特点

具有1路ModBus-RTU主站接口可接入我司485变送器:风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸发量、负氧离子、NH3、TVOC等变送器。

外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。

默认1路继电器输出,第2路继电器输出选配。

1路多功能GPRS通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台,还可选择插网线来通过网口上传。

具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接室外屏(选配)。

可外接1路室外LED单色显示屏,默认点阵96*48(最大点阵数1024*256)。

多种测量要素可自由搭配。

可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。

主要技术参数

参数名称范围或接口说明
供电外部电源供电220V AC交流电
双供电支持220V市电与太阳能板双供电
(优先市电供电,当市电断电后太阳能供电系统提供供电,设备正常工作不会间断)
太阳能供电配套我公司太阳能供电系统
数据上传通信接口4G通过4G方式上传数据
RJ45网口通过网口方式上传数据
(标准版、多功能版和4G上传方式无法共存)
ModBus-RTU 从站接口支持外部设备通过ModBus-RTU协议问询气象站中的数据。
数据采集通信接口主RS485接口能够采集485接口的变送器的数据,最长通信距离≥1500m
点阵LED屏显示接口LED屏显示接口标准版:默认搭配96*48点阵的室外屏
高级版、多功能版:最大可搭配1024*256点阵的LED屏
继电器输出标准版:
继电器输出
继电器干接点输出继电器容量:250VAC/30VDC  5A
可用作远程控制,默认一路继电器输出,两路继电器输出选配
高级版:
2路继电器输出
继电器干接点输出继电器容量:250VAC/30VDC  5A
本继电器可关联到任意通道的上下限,用作报警或自动控制。
多功能版:
2路继电器输出(最多选配32路继电器)

继电器干接点输出
第1路有源
第2路无源
继电器容量:250VAC/30VDC  5A
可用作远程控制或自动控制
1路翻斗式雨量计脉冲信号输入采集开关量脉冲信号进行雨量计量默认脉冲当量:0.2mm
可上传瞬时雨量、日雨量、当前雨量及累计雨量值。
(标准版默认采用第二路开关量作为雨量计输入,
多功能版默认采用第一路开关量作为雨量计输入,高级版默认采用第四路开关量作为雨量计输入)
1路直流电压采集
(高级版)
采集量程0-100V采集精度±0.1V,输入阻抗≥100kΩ
可设置转换系数
3路4-20mA电流信号采集
(高级版)
4-20mA电流信号采集采集分辨率3000
输入阻抗≤120kΩ
可设置转换系数
1路水浸检测信号
(高级版)
可进行漏水检测标配漏水电极,用户也可选漏水绳,最长可达30m
4路开关量信号输入
(高级版)
可检测干接点通断状态外接无源干接点,响应时间≤0.2s
网口数据上传间隔1s~65535s数据上传间隔1s~65535s可设,默认5s
4G数据上传间隔20s~65535s数据上传间隔20s~65535s可设(默认300s)

产品选型

RS-
公司代号

QXZN-
标准版气象站
QXZNS-
标准版气象站(带雨量存储功能)
QXZM-
高级版气象站(带网口上传)
QXZS-
多功能LED显示气象站

M1-
固定式膨胀螺丝安装立杆
M2-
固定式三脚架安装立杆
M4-
U型固定式膨胀螺丝安装立杆
M5-
U型固定式三脚架安装立杆
M6-
固定式膨胀螺丝安装立杆(1.3米高)

LED33-
220V供电、带96*48 LED显示屏
LED34-
220V供电、带96*64 LED 显示屏(不支持QXZN、QXZNS选型)
LED44-
220V供电、带128*64 LED 显示屏(不支持QXZN、QXZNS选型)
LED66-
220V供电、带192*96 LED 显示屏(不支持QXZN、QXZNS选型)
LED-12-
可搭配12V太阳能供电系统的 LED显示屏(M3不支持此选型)
DC-12-
太阳能电池板加蓄电池供电
Y-
220V交流电源供电

ETH-
以太网方式上传(QXZM无此选型)
4G-
4G上传

不带触摸屏
HMI带触摸屏

系统框架图

校园气象站系统框架图

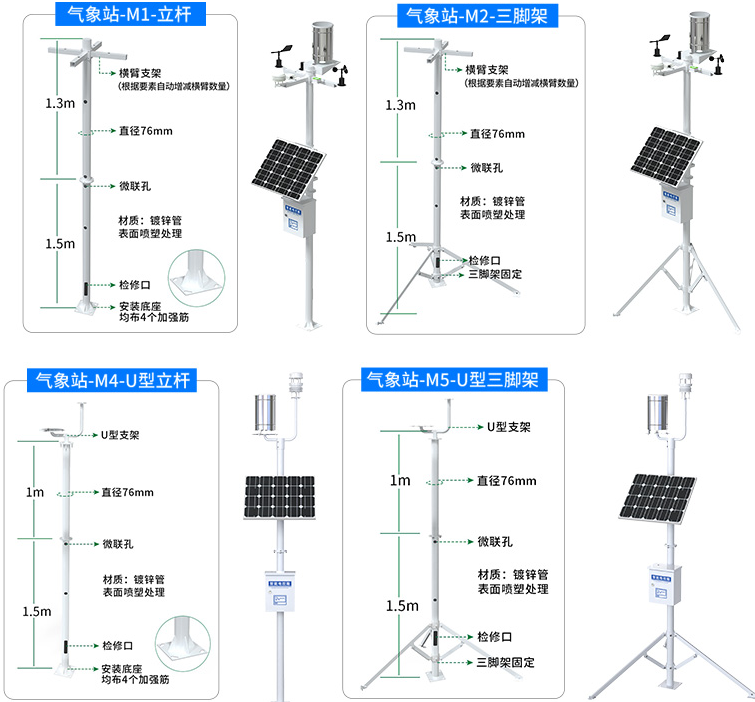

尺寸说明

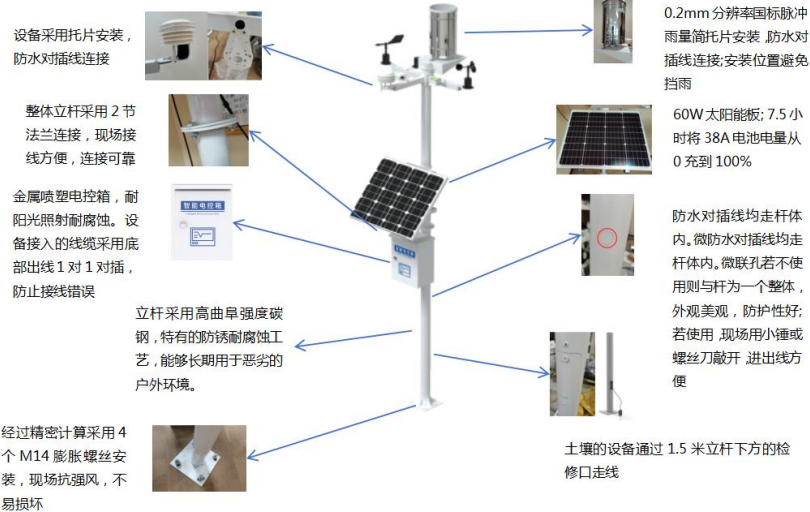

安装说明


接口说明

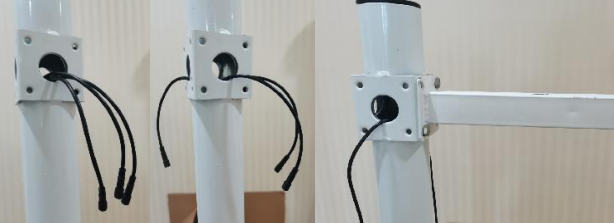

一拖三接线方式(默认):立杆内部走线,将一拖三线的母头与一根2.5米的延长线连接,将延长线一端沿微联孔伸进立杆内部,一拖三的公头留在立杆外;微联孔公头线数量和安装设备数量一致(若需要安装三个以上的设备,在一拖三线的公头上再接一根一拖三线即可),将线穿过横臂与设备上的防水对插母头接在一起,最后用四个螺丝将横臂固定牢固。


 一对一接线方式:此方式适用于带集线器的箱体,也是立杆内部走线,每台设备都配有2.5米延长线,延长线的公头母头均贴有线标,用户按线标将延长线公头与设备连接,另一端穿过支架放进立杆内部;立杆安装配电箱的部位做有微联孔,箱体中的防水对插线公头也贴有线标,用户使用时需将微联孔敲开,将立杆中的线通过微联孔勾出,接在配电箱内部对应线标的公头上即可完成安装。

线缆于立杆内部走线的设计,避免了太阳暴晒老化及被鸟兽啃食的问题,有效延长了设备的使用寿命。
