农业气象站

产品型号:RS-QXZ*-M*-*

农业气象站是一款综合农业气象参数监测站设备,可对农业小区域内温湿度、光照、二氧化碳、大气压、雨量、光合有效辐射、日照时数、土壤温湿度、风速、风向等要素进行实时在线监测。
产品详情

产品概述

农业气象站是一款综合农业气象参数监测站设备,可对农业小区域内温湿度、光照、二氧化碳、大气压、雨量、光合有效辐射、日照时数、土壤温湿度、风速、风向等要素进行实时在线监测。

气象站具有 1 路 ModBus-RTU 主站接口(可通过此接口连接我司 485 变送器:其中默认为 1 路风速,1 路风向,1 路土壤温度+水分+电导率,1 路空气温湿度, 1 路噪声,1 路二氧化碳,1 路大气压力,1 路光照,1 路雨雪状态,1 路紫外线,1 路总辐 射,1 路一氧化碳,1 路臭氧,1 路二氧化氮,1 路氧气,1 路空气质量,1 路负氧离子,1 路蒸发量;同时高级版气象站可以根据客户自己的需求任意搭配 485 变送器,不限于默认 的 485 设备)、1 路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量),2 路继电器输出; 该设备可通过 GPRS 方式将数据上传值监控软件平台,也可以通过网口接入局域网,同时 该气象站还带有 1 路 ModBus-RTU 从站接口也可将数据通过 485 通信的方式上传至客户的 监控软件或 PLC 组态屏等;该气象站还能外接 1 路 LED 屏显示(默认点阵数 96*48)。

功能特点

具有1路ModBus-RTU主站接口可接入我司485变送器,默认为:风速、风向、土壤温度水分、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、CO2、蒸发量、负氧离子等变送器。同时也可以根据客户需求任意搭配其他485变送器。

外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。

2 路继电器输出,可关联到任何一路信号采集上做报警或自动控制使用。。

1路多功能GPRS通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台。

1路RJ45网口,可将监测数据上传至远端监控软件平台。

具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件。

可外接1路室外LED单色显示屏,默认点阵96*48(支持最大点阵数1024*256)。

多种测量要素可自由搭配。

可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

可以支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。

主要技术参数

参数名称范围或接口说明
数据上传通信接口RJ45网口(高级版)通过网口方式上传数据
4G通过4G方式上传数据
GSM短信(高级版)支持短信报警
ModBus-RTU 从站接口支持外部设备通过ModBus-RTU协议问询监控主机中的数据。
数据采集通信接口主RS485接口能够采集1-32台485接口的变送器的数据,最长通信距离≥1500m
点阵LED屏显示接口LED屏显示接口默认搭配 96*48 点阵的室外LED显示屏,其他尺寸的显示屏支持定制
1路直流电压采集(高级版)采集量程0-100V采集精度±0.1V,输入阻抗≥100kΩ
监控主机可设置转换系数
3路4-20mA电流信号采集(高级版)4-20mA电流信号采集采集分辨率3000
输入阻抗≤120Ω
监控主机可设置转换系数
1路水浸检测信号(高级版)可进行漏水检测标配漏水电极,用户也可选漏水绳,最长可达30m
4路开关量信号输入(高级版)可检测干接点通断状态外接无源干接点,响应时间≤0.2s
2路继电器输出(高级版)继电器干接点输出继电器容量:250VAC/30VDC  5A
本继电器可关联到任意通道的上下限,用作报警或自动控制。
1路翻斗式雨量计脉冲信号输入采集磁开关脉冲信号进行雨量计量默认脉冲当量:0.2mm
可上传瞬时雨量(最近一分钟)、当前雨量(本日00:00至当前)、昨日雨量(昨日00:00-24:00)及永久累计雨量值
(默认采用第四路开关量作为雨量计输入)
数据上传间隔2~10000s数据上传间隔2~10000s可设
默认30s上传一次
内置存储容量(高级版)52万条内置存储,最多可存储52万条
供电外部电源供电220V AC交流电
双供电支持220V市电与太阳能板双供电
(优先市电供电,当市电断电后太阳能板和蓄电池提供供电,设备正常工作不会间断)
太阳能供电配套我司太阳能电池板和蓄电池
(太阳能电池板60W,蓄电池续航时间7天左右)

产品选型

RS-
公司代号

QXZN-
标准版气象站
QXZNS-
标准版气象站(带雨量存储功能)
QXZM-
高级版气象站(带网口上传)

M1-
固定式膨胀螺丝安装立杆
M2-
固定式三脚架安装立杆
M3-
便携式安装立杆(高度1.3~2m可调)
M4-
U型固定式膨胀螺丝安装立杆
M5-
U型固定式三脚架安装立杆

LED-
220V供电,带96*48cm的 LED显示屏(M3不支持此选型)
DC-12-
太阳能电池板加蓄电池供电
Y-
220V交流电源供电

ETH-
以太网方式上传(QXZN可选)
4G-
4G上传

不带触摸屏
HMI带触摸屏

系统框架图

农业气象站系统框架图

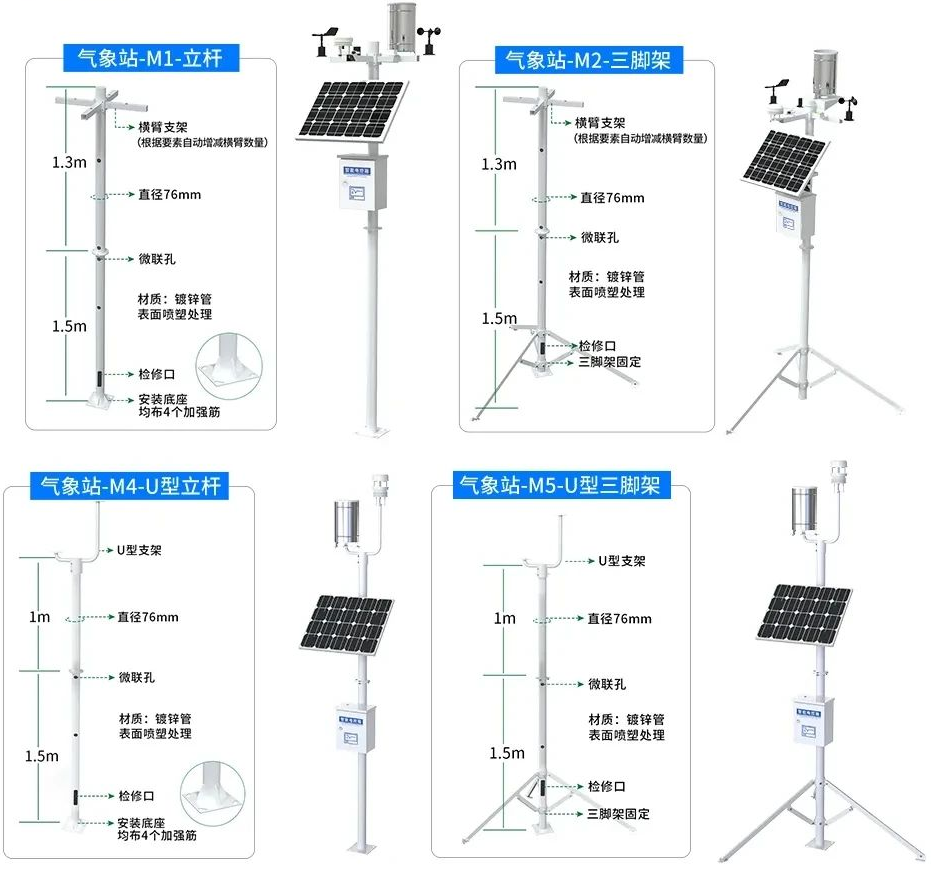

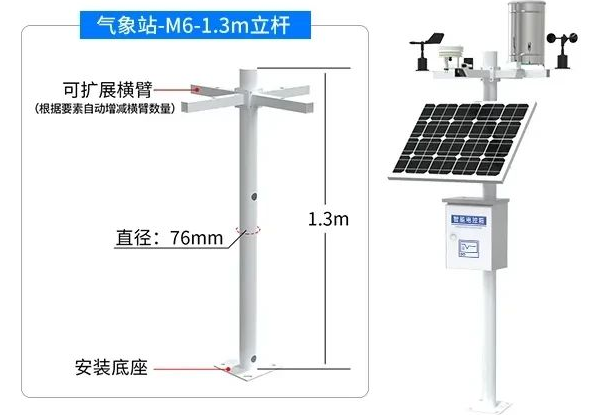

尺寸说明

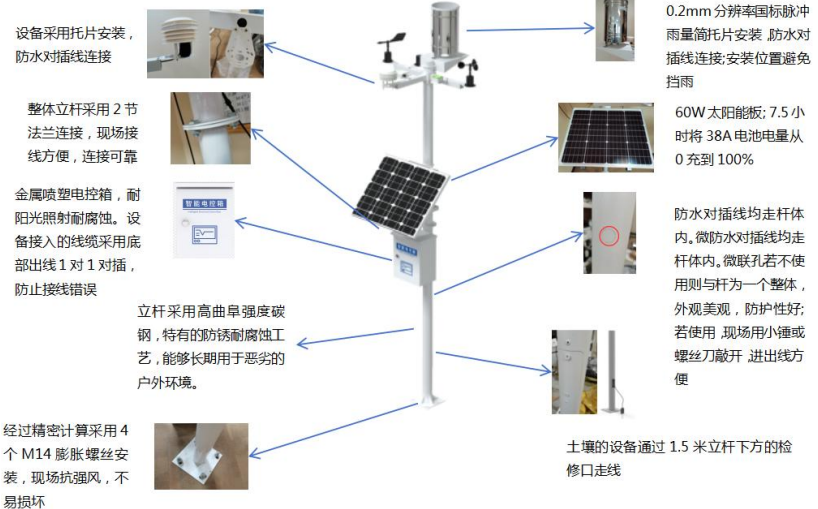

安装说明




接口说明

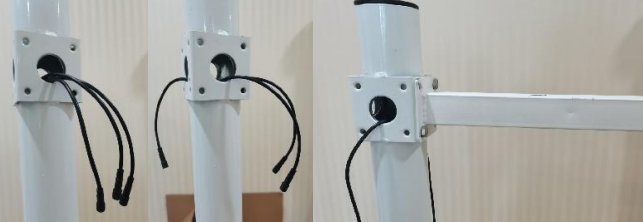

一拖三接线方式(默认):立杆内部走线,将一拖三线的母头与一根2.5米的延长线连接,将延长线一端沿微联孔伸进立杆内部,一拖三的公头留在立杆外;微联孔公头线数量和安装设备数量一致(若需要安装三个以上的设备,在一拖三线的公头上再接一根一拖三线即可),将线穿过横臂与设备上的防水对插母头接在一起,最后用四个螺丝将横臂固定牢固。


 一对一接线方式:此方式适用于带集线器的箱体,也是立杆内部走线,每台设备都配有2.5米延长线,延长线的公头母头均贴有线标,用户按线标将延长线公头与设备连接,另一端穿过支架放进立杆内部;立杆安装配电箱的部位做有微联孔,箱体中的防水对插线公头也贴有线标,用户使用时需将微联孔敲开,将立杆中的线通过微联孔勾出,接在配电箱内部对应线标的公头上即可完成安装。

线缆于立杆内部走线的设计,避免了太阳暴晒老化及被鸟兽啃食的问题,有效延长了设备的使用寿命。
