产品型号：RS-QSPT-4G-1/3
水质取水监测平台主要应用于水流较为湍急或是不易采用浸入式监测设备安装的场所，取水平台所监测的数据均为无流速水样数据，排除了流速对于检测结果的影响，其数值更加稳定。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品详情
产品概述
水质取水监测平台（自吸水款）分为室内款和室外款，主要应用于水流较为湍急或是不易采用浸入式监测设备安装的场所，取水平台所监测的数据均为无流速水样数据，排除了流速对于检测结果的影响，其数值更加稳定。设备整体由取水系统、监测系统及显示系统三部分组成，采用220V市电供电，内含漏保及空开，并留有接地端子，布线全由接线端子转接，保证产品内部的美观性和简洁性。
功能特点
多集成一体化机身，各数字传感器可根据监测需求任意搭配使用。
全新触摸大屏，动态显示当前水质监测参数，操作灵活方便。
支持各监测要素数据自动存储、查看功能。
提供远程云平台，实时监测水质各要素状态。
水质样本自动循环换水，保障了水质监测数据的稳定性。
主要技术参数
| 名称 | 参数 |
| 工作电压 | 220V |
| 数据上传方式 | 支持2G、4G、RJ45 |
| 屏幕尺寸 | 10.1英寸 |
| 屏幕类型 | 触摸组态显示屏 |
| 水泵配置 | 120W冷热水自启停自吸泵（吸程6米） |
| 水管管径 | 标准20管（20mm） |
| 工作环境温度 | 0~50℃ |
| 工作环境湿度 | 0~95%（无凝露） |
| 外形尺寸 | 550*430*1741mm（室内款） 600*323*1712mm（室外款） |
| 监测要素 | 任意搭配 |
产品选型
| RS- | 公司代号 | |||
| QSPT- | 水质取水监测平台 | |||
| 4G- | 4G信号上传 | |||
| 1 | 自吸水款 | |||
| 3 | 自吸水款（用于室外） | |||

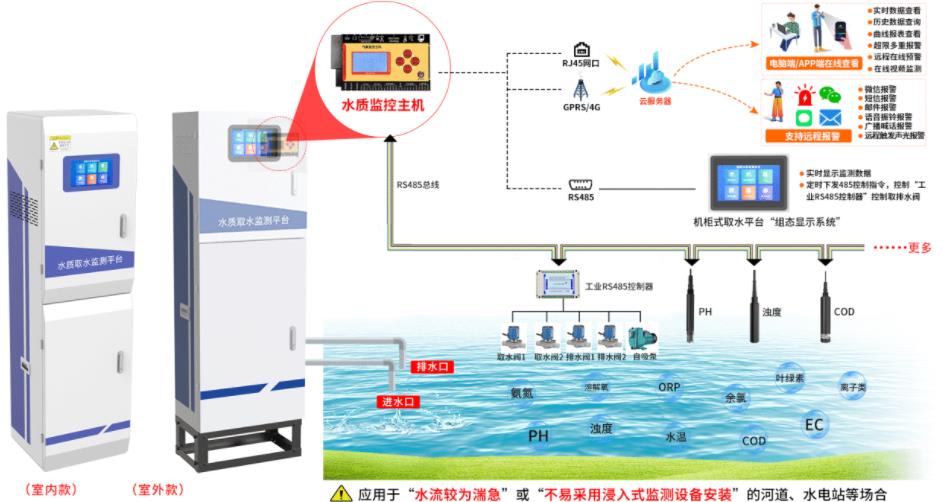

系统框架图
尺寸说明

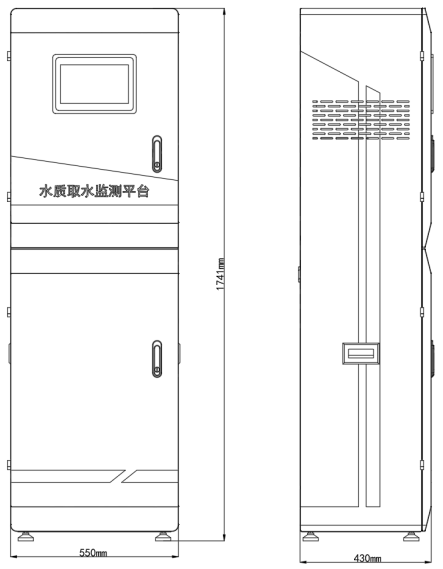

室内款：

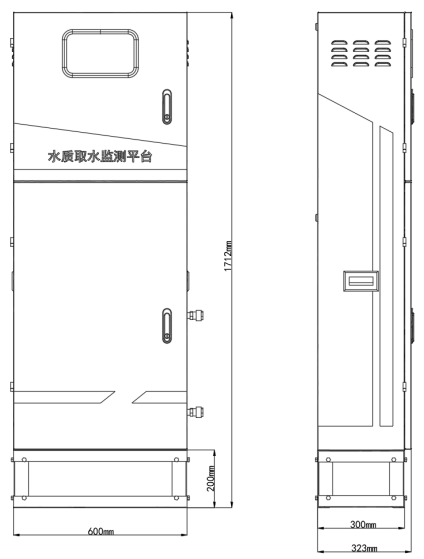

室外款：

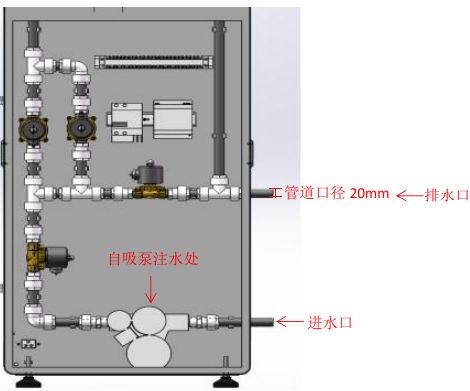

安装说明
水质取水监测平台正右方预留了两个管道接口处，可根据现场环境工作人员自行接入合适的管道长度，上方的口为排水口，下方的为进水口。
【注意事项】自吸泵在工作前需要添加少许引水才能使其正常运转，不加引水会造成自吸泵抽不上水来影响整套系统的使用。

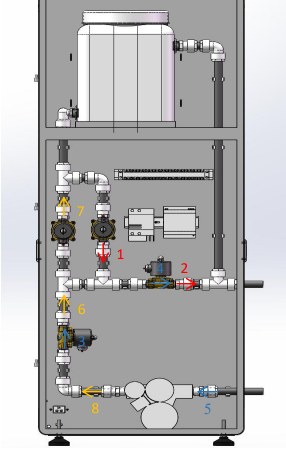

接口说明
部件编号 | 功能说明 |
1、2 | 1、2电磁阀根据设定的时间自动打开将水箱里的水排出。 |
3、4、5 | 3、4电磁阀打开，5自吸泵抽水实现管道里的水自动循环排放，避免因管道过长而积水影响监测数据准确性。 |
6、7、8 | 6、7电磁阀打开，8自吸泵工作将水源处需要监测的水抽到水箱中，进行水样检测。 |
