产品概述
RS-ZD-N01是一款基础型常规水质监测数字浊度变送器；采用国外成熟的90°散射光原理，使用红外LED光源、光纤传导光路的设计方法；内部增加滤光算法，抗外界光干扰能力强。内置温度变送器，可以自动温度补偿，适合在线长期监测环境使用。
功能特点
浊度测量范围0~50NTU;0~200NTU；0~1000NTU;0~4000NTU。
防水等级IP68。
滤光算法，抗外界光干扰强，自动温度补偿，适合在线长期检测环境使用。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus通信地址可设置，波特率可修改。
设备采用宽电压供电，直流10~30V均可。
主要技术参数
测量范围 | 0.00~50.00NTU;0.0~200.0NTU；0.0~1000.0NTU ;0~4000NTU |
测量误差 | ±5%FS（25℃）；±0.5℃ |
分辨率 | 0.00~50.00NTU量程：0.01NTU； 0.0~200.0NTU量程：0.1NTU； 0.0~1000.0NTU量程：0.1NTU； 0~4000NTU量程：1NTU; 温度：0.1℃ |
响应时间 | ≤30sec |
变送器元件耐温 | 0~40℃ |
供电 | DC 10~30V |
功耗 | 0.2W |
通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200 可设） |
测量原理 | 90°光散射法 |
寿命 | 正常使用2年 |
防水等级 | IP68 |
电极线长 | 默认5m |
外壳材质 | 耐腐蚀塑料 |
产品选型
| RS- | 公司代号 | ||||
| ZD- | 浊度变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 1- | 塑壳 | ||||
| 1S- | 不锈钢外壳 | ||||
| 50 | 量程0-50NTU | ||||
| 200 | 量程0-200NTU | ||||
| 1000 | 量程0-1000NTU | ||||
| 4000 | 量程0-4000NTU | ||||

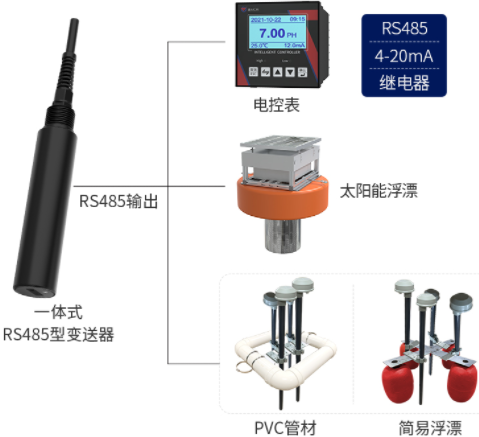

系统框架图

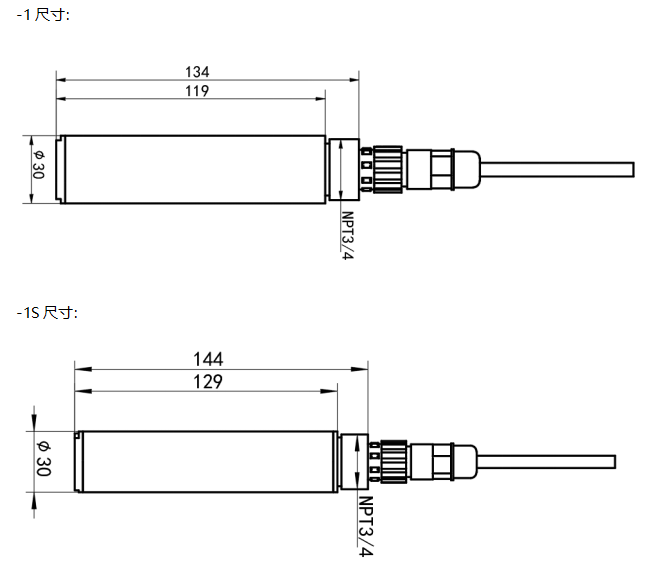

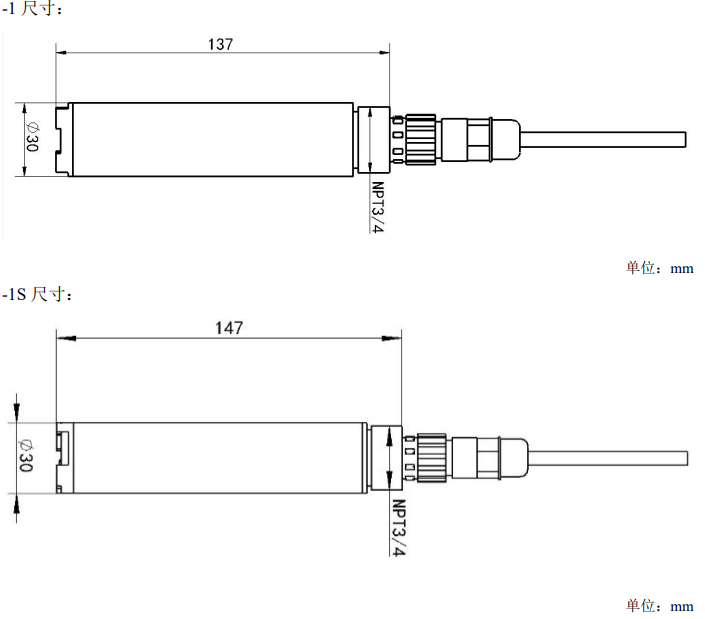

尺寸说明
安装说明
带有NPT3/4螺纹，可配合我司的防水管使用。线缆从管内穿出，将设备拧入防水管螺纹中。
注意：变送器安装于水流缓慢无气泡区域；变送器安装距离四周壁保持5cm，且传感器下方7cm内无障碍物。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
