宽量程工业EC变送器
产品型号：RS-ECW-*-2
本产品是一款测量溶液电导率值的设备,具有自动温度补偿功能，可将当前温度电导率补偿到指定温度。可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
宽量程工业EC变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
工业余氯变送器
产品详情
产品概述
本产品是一款测量溶液电导率值的设备,具有自动温度补偿功能，可将当前温度电导率补偿到指定温度。可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。
功能特点
电导率测量最大范围1~100000μS/cm；温度测量范围-20~100℃。
带有盐度与TDS换算功能。
设备采用宽电压供电，直流10~30V均可。
产品外壳为IP65防护等级（仅非显示款）可用于室外雨雪环境。
主要技术参数
| 供电 | DC 10~30V |
| 功耗 | 485型：0.4W 模拟量型：≤1W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） 4~20mA/0~5V/0~10V |
| 电导率测量范围 | K=1：1~10000μS/cm；分辨率：0.1μS/cm K=10：10~100000μS/cm；分辨率：1μS/cm |
| 电导率测量误差 | ±1.5%FS |
| 响应时间 | ≤30S T90 |
| 温度测量范围 | -20~100℃; 分辨率：0.1℃ |
| 温度测量误差 | ±0.5℃ |
| 温度补偿范围 | -20~100℃（默认补偿温度25℃） |
| 温度补偿系数 | 默认0.02 |
| 盐度测量范围 （485型） | K=1：0~5439ppm K=10：0~60292ppm |
| TDS测量范围 （485型） | K=1：0~6700ppm K=10：0~75000ppm |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极线长 | 默认5m（可定制10m、15m、20m） |
产品选型
| RS- | 公司代号 | |||||
| ECW- | 宽量程工业EC变送器 | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| N01- | 485（ModBus协议）输出 | |||||
| WIFI- | WIFI方式上传（OLED显示无此选型） | |||||
| ETH- | 以太网方式上传（OLED显示无此选型） | |||||
| 4G- | 4G方式上传（OLED显示无此选型） | |||||
| LORA- | 无线LoRa传输（OLED显示无此选型） | |||||
| LORAH- | 无线LoRa传输（OLED显示无此选型）支持LoRa中继转发 | |||||
| 2- | 壁挂王字壳 | |||||
| SUS01- | 不锈钢电极，电极常数k=1，量程 1-10000 | |||||
| SUS10- | 不锈钢电极，电极常数k=10，量程 1-100000 | |||||
| EP01- | 塑壳电极，电极常数k=1，量程 1-10000 | |||||
| EP10- | 塑壳电极，电极常数k=10，量程 1-100000 | |||||
| 空 | 不带显示 | |||||
| OLED | 带OLED显示 | |||||

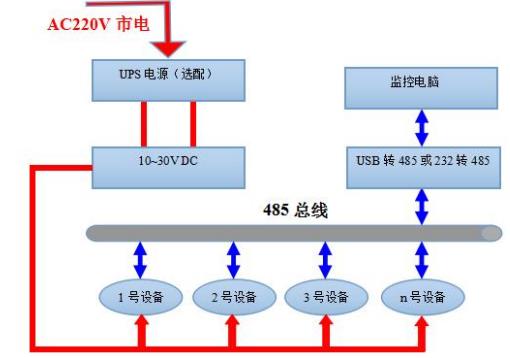

系统框架图

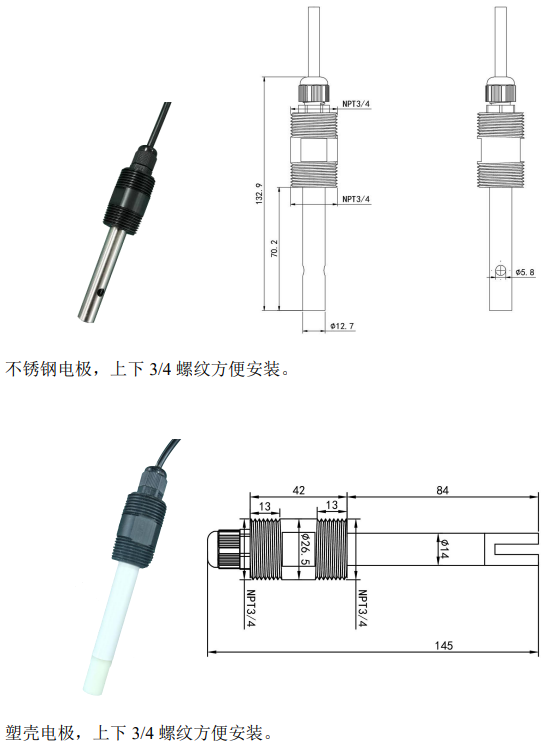

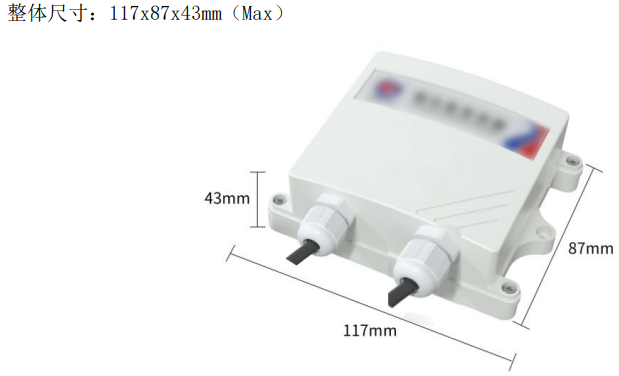

尺寸说明

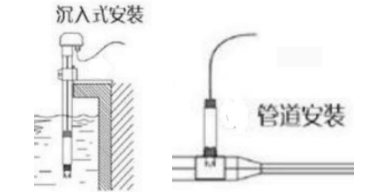

安装说明
1．沉入式安装：电极的引线从不锈钢管里穿出，电极顶部的 3/4 螺纹与不锈钢3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2．管道安装：通过电极 3/4 的螺纹与管道相连接。

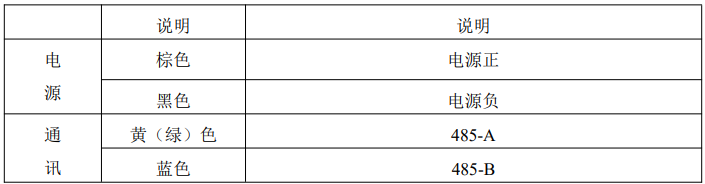

接口说明
