氨氮离子变送器
产品型号：RS-NHN-N01-3/4/5
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品概述
本产品是一款测量水体氨氮浓度[以游离氨（NH3）和铵离子（NH4+）形式存在的化合氮]的设备。带有温度、PH、钾离子补偿等功能，可同时测量水体氨氮浓度，温度，PH 值和钾离子浓度，减少复杂环境对氨氮测量的干扰，实现海水环境的测量。可直接投入式安装， 相比传统氨氮分析仪，更加经济环保，方便快捷。
功能特点
氨氮测量范围有 0-10mg/L，0-100mg/L 和 0-1000mg/L 三种量程选择，分辨率分别为 0.01mg/L，0.01mg/L 和 0.1mg/L。
带有自动钾离子，PH，温度补偿，适用环境更广，可用于海水环境。
在线式设备，无需试剂，无污染，更经济环保。
一体式壳体，NPT3/4 螺纹设计，便于安装。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电直流 10~30V 均可。
主要技术参数
-3选型：
| 供电 | DC 10~30V |
| 功耗 | 0.3W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率默认为4800 |
| 氨氮浓度测量范围 | 0-10mg/L，分辨率0.01mg/L 0-100mg/L，分辨率0.01mg/L 0-1000mg/L，分辨率0.1mg/L |
| PH测量范围 | 0-14PH |
| 温度测量范围 | -20-80℃ |
| 氨氮测量误差 | ±3%FS |
| PH测量误差 | ±0.15PH |
| 温度测量误差 | ±0.3℃ |
| 重复性误差 | 1% |
| 响应时间 | <30s |
| 变送器元件耐温 | 0~50℃ |
| 设备耐压 | 0.2MPa |
| 设备线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | PH电极6~12个月 氨氮电极3~6个月 |
-4选型：
| 供电 | DC 10~30V |
| 功耗 | 0.3W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率默认为4800 |
| 氨氮浓度测量范围 | 0-10mg/L，分辨率0.01mg/L 0-100mg/L，分辨率0.01mg/L 0-1000mg/L，分辨率0.1mg/L |
| 温度测量范围 | -20-80℃ |
| 氨氮测量误差 | ±3%FS |
| 温度测量误差 | ±0.3℃ |
| 重复性误差 | 1% |
| 响应时间 | <30s |
| 变送器元件耐温 | 0~50℃ |
| 设备耐压 | 0.2MPa |
| 设备线长 | 默认5m （10m、15m、20m可定制） |
| 电极使用周期 | 3~6个月 |
-5选型：
供电 | DC 10~30V |
功耗 | 0.3W |
通信接口 | RS485；标准的ModBus-RTU协议；通信波特率默认为4800 |
氨氮浓度测量范围 | 0-10mg/L，分辨率0.01mg/L |
PH测量范围 | 0-14PH，分辨率：0.01PH |
钾离子浓度测量范围 | 0-1000mg/L，分辨率0.1mg/L |
温度测量范围 | -20-80℃ |
氨氮测量误差 | ±5%FS（25℃下实验室环境） |
PH测量误差 | ±0.15PH（25℃下实验室环境） |
钾离子测量误差 | ±5%FS（25℃下实验室环境） |
温度测量误差 | ±0.3℃（25℃下实验室环境） |
重复性误差 | ±1%（25℃下实验室环境） |
响应时间 | <30s |
变送器元件耐温 | 0~50℃ |
设备耐压 | 0.2MPa |
设备线长 | 默认5m （10m、15m、20m可定制） |
电极使用周期 | PH电极6~12个月 钾离子电极3~6个月 |
产品选型
| RS- | 公司代号 | ||||
| NHN- | 氨氮变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 3- | 一体式壳体 | ||||
| 4- | 一体式壳体（无自动PH补偿） | ||||
| 5- | 一体式壳体（带钾离子补偿） | ||||
| 10 | 量程为0-10mg/L | ||||
| 100 | 量程为0-100mg/L | ||||
| 1000 | 量程为0-1000mg/L | ||||

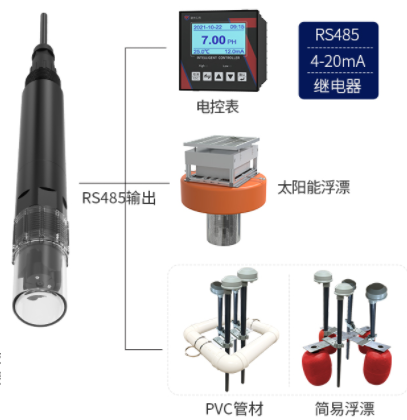

系统框架图

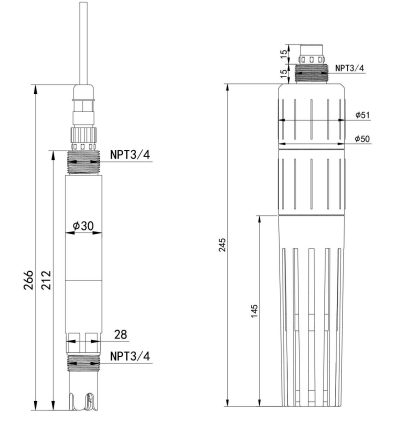

尺寸说明
安装说明
1.沉入式安装：氨氮变送器的引线从防水支架里穿出，氨氮变送器顶部的 3/4 螺纹与防水支 架的 3/4 螺纹用生料带相连接。
2.管道安装：通过设备 3/4 的螺纹与管道相连接。

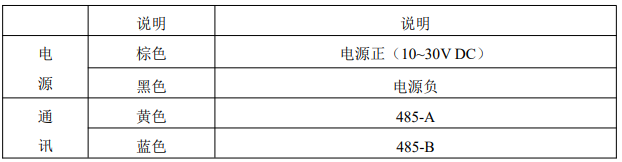

接口说明
