一体式PH变送器
产品型号：RS-PH-N01-3
产品是一款测量溶液PH值（氢离子浓度指数、酸碱度）的设备,具有自动温度补偿功能，自动温补和手动温补可随意切换。本产品采用一体式设计，结构更加轻简，使用更加便捷。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
工业余氯变送器
工业离子控制器
产品详情
产品概述
本产品是一款测量溶液PH值（氢离子浓度指数、酸碱度）的设备,具有自动温度补偿功能，自动温补和手动温补可随意切换。本产品采用一体式设计，结构更加轻简，使用更加便捷。防水等级IP68。参比电极采用双盐桥设计，抗污染能力更强。本产品适用于无腐蚀性弱酸弱碱环境下的工业污水、生活污水、农业、水产养殖行业等场景。
功能特点
PH测量范围0~14PH，分辨率0.01PH。
温度测量范围0~60℃，分辨率0.1℃。
一体式设计，结构轻简，使用便捷。
参比采用双盐桥设计，抗污染能力更强。
防水等级IP68。
带有自动温度补偿功能，手动补偿与自动补偿可随意切换。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus通信地址可设置，波特率可修改。
设备采用宽电压供电直流7~30V均可。
主要技术参数
| 供电 | DC 7~30V |
| 功耗 | 0.3W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| PH测量范围 | 0~14.00PH ; 分辨率：0.01PH |
| PH测量误差 | ±0.15PH |
| 重复性误差 | ±0.02PH |
| 温度测量范围 | 0~60℃; 分辨率：0.1℃ （手动温度补偿时为设置温度，默认25℃） |
| 温度测量误差 | ±0.5℃ |
| 变送器元件耐温 | 0~+80℃ |
| 防水等级 | IP68 |
| 耐压 | 0.6MPa |
| 线长 | 默认5m （其余长度可定制） |
| 电极使用周期 | 6-12个月 |
产品选型
| RS- | 公司代号 | ||||
| PH- | 工业PH变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| 3- | 一体式壳体 | ||||
| 201T | 常规复合电极 | ||||
| 202T | 平面脱硫电极 | ||||
| 204T | 电镀电极 | ||||
| 206T | 锑电极 | ||||

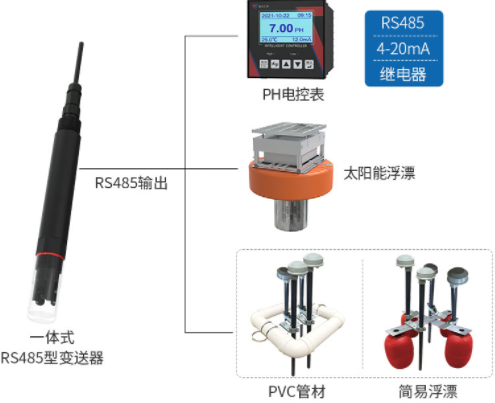

系统框架图

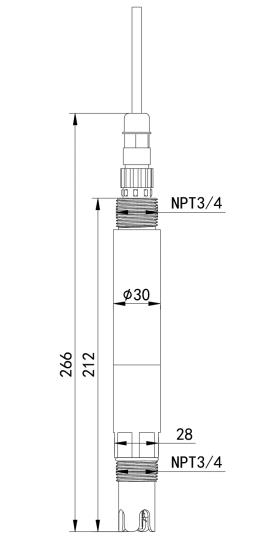

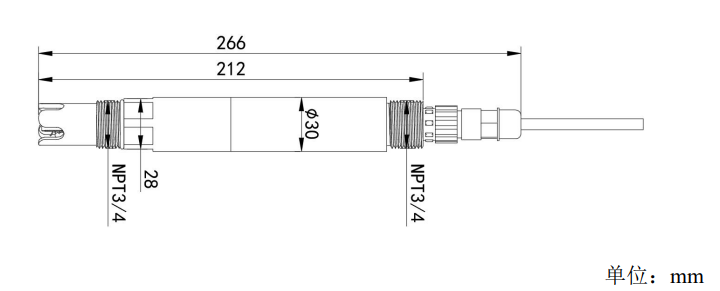

尺寸说明
安装说明
1. 沉入式安装：设备的引线从防水管里穿出，设备顶部的 3/4 螺纹与防水管 3/4 螺纹用生料带相连接。确保设备顶部及设备线不进水。
2．管道安装：通过设备的 3/4 螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 黄色 | 485-A |
蓝色 | 485-B |
