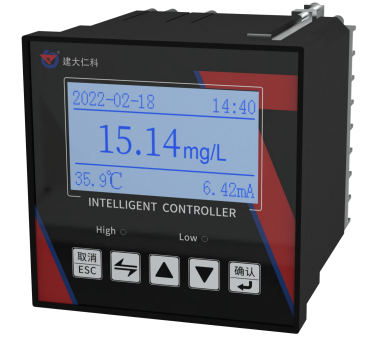

工业离子控制器
产品型号：RS-Lxx-N01-B-100
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
宽量程工业EC变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
宽量程工业EC控制器
宽量程一体式EC变送器
浊度变送器
自清洁COD变送器
产品概述
本产品是我公司研制的智能在线化学分析仪之一，环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比，能精确测量溶液的离子值和温度。 本产品适用电厂及蒸汽动力厂高压蒸汽锅炉给水，矿泉水 ，饮用水，地表水，海水中离子含量的精确测量。
功能特点
高智能化：离子控制器采用高精度 AD 转换和单片机微处理技术，能完成离子值的高精度测量。
时间显示：离子控制器内置时钟芯片，可以显示当前时间。
数据存储：仪器内置的存储芯片，可以保存过去三天的历史数据，方便用户查找。
冲洗继电器：仪器设置了冲洗继电器，可以通过安装电磁阀定时清洗电极。
抗干扰能力强：采用最新器件，阻抗高达 1012 Ω；电流输出采用光电耦合隔离技术， 抗干扰能力强，实现远传。具有良好的电磁兼容性。
多参数同时显示：在液晶屏上同时显示时间、离子值、输出电流值。采用高亮度的 128*64 液晶显示模块,醒目且可视距离远。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
工业控制式看门狗：确保仪表不会死机。
主要技术参数
| 技术参数 | 技术指标 |
| 离子测量范围 | 0-100.00mg/L，分辨率0.01mg/L（不支持氯离子） 0-1000.0mg/L，分辨率0.1mg/L（仅支持钠、镁、钙离子） 0-3500.0mg/L，分辨率0.1mg/L（仅支持氯离子） |
| 离子测量精度 | 5%FS |
| 温度测量范围 | -20.0~+80.0℃；分辨率0.1℃ |
| 温度测量误差 | ±0.2℃ |
| 重复性误差 | ±0.3mg/L |
| 输入阻抗 | ≥1012Ω |
| 电流隔离输出 | 4～20mA |
| 输出电流误差 | ≤±1%FS； |
| 高低报警继电器 | AC220V、3A； |
| 数据储存 | 72个点，连续三天数据。 |
| RS485 通讯接口 | ModBus-RTU 协议 |
| 供电电源 | DC10~30V/AC220V可选 |
| 功耗 | DC10~30V≤1.6W；AC220V≤15W |
| 防护等级 | IP54 |
| 外形尺寸 | 96（长）×96（宽）×110（深）mm |
| 开孔尺寸 | 92×92 mm |
| 仪器重量 | 控制器≤0.6kg |
| 变送器元件耐温及湿度 | -20℃~+70℃，0%RH~95%RH （非结露） |
| 电极线长 | 标配 5 m（10m，15m，20m可定制） |
产品选型
| RS- | 公司代号 | |||||
| LNA- | 钠离子 | |||||
| LK- | 钾离子 | |||||
| LNO3- | 硝酸根 | |||||
| LNO2- | 亚硝酸根 | |||||
| LCL- | 氯离子(量程0-3500mg/L) | |||||
| LCA- | 钙离子 | |||||
| LNH- | 铵离子 | |||||
| LMG- | 镁离子 | |||||
| N01- | 485输出 | |||||
| B- | 数显表控制器 | |||||
| DC- | 10-30V直流供电 | |||||
| AC- | 220V交流供电 | |||||
| 100 | 量程0-100mg/L（分辨率0.01）（氯离子无此选型） | |||||
| 1000 | 量程0-1000mg/L（分辨率0.1）（仅支持钠、钙、镁离子3款选型） | |||||
| 3500 | 量程0-3500mg/L（分辨率0.1）（仅支持氯离子选型） | |||||

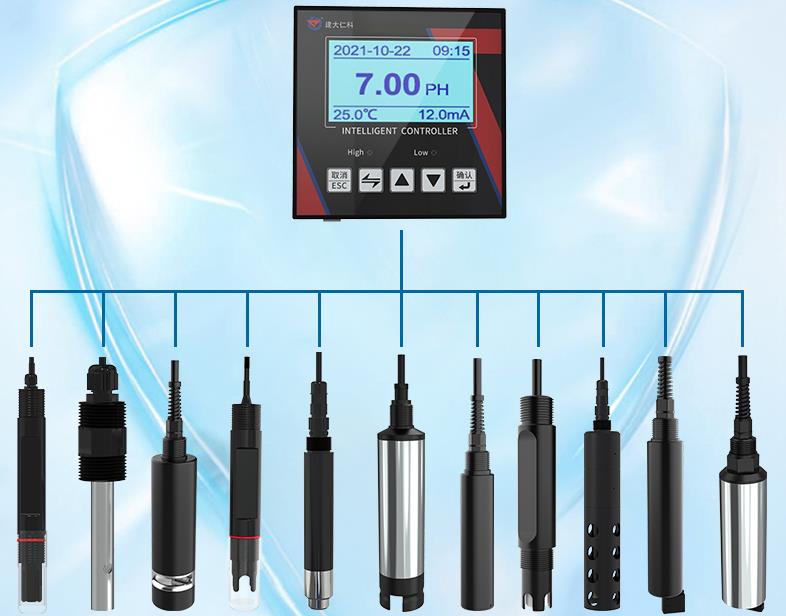

系统框架图

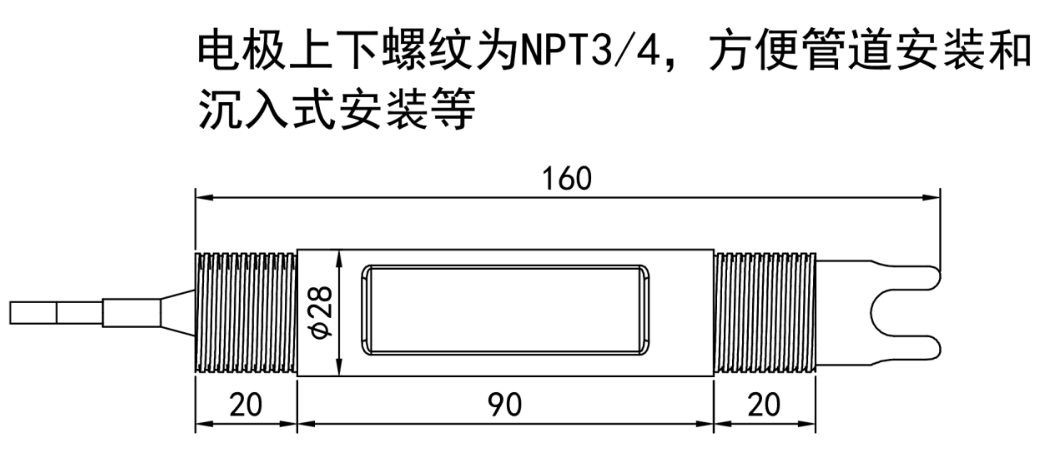

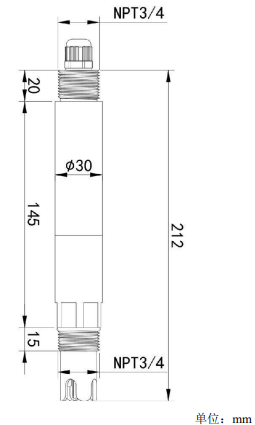

尺寸说明

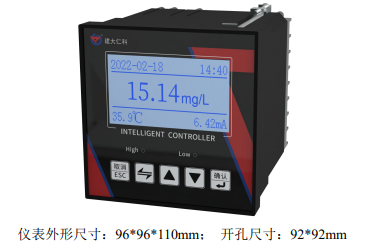

仪表外形尺寸：96*96*110mm； 开孔尺寸：92*92mm

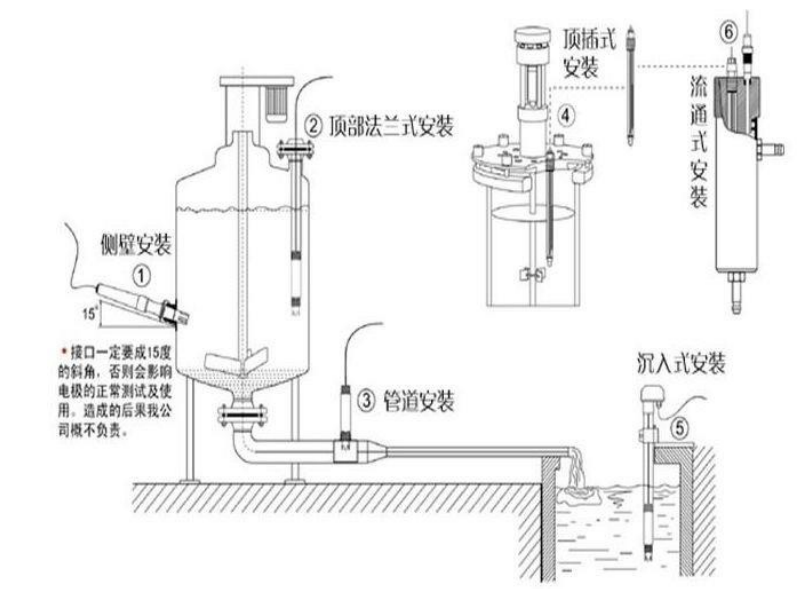

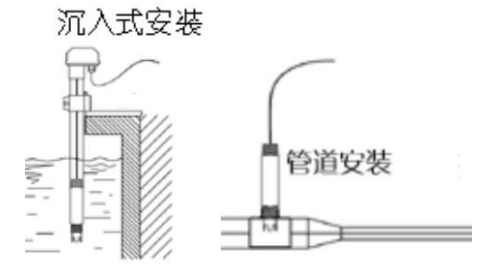

安装说明
1. 沉入式安装：电极的引线从防水支架里穿出，电极顶部的 3/4 螺纹与防水支架 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2．管道安装：通过电极 3/4 的螺纹与管道相连接。

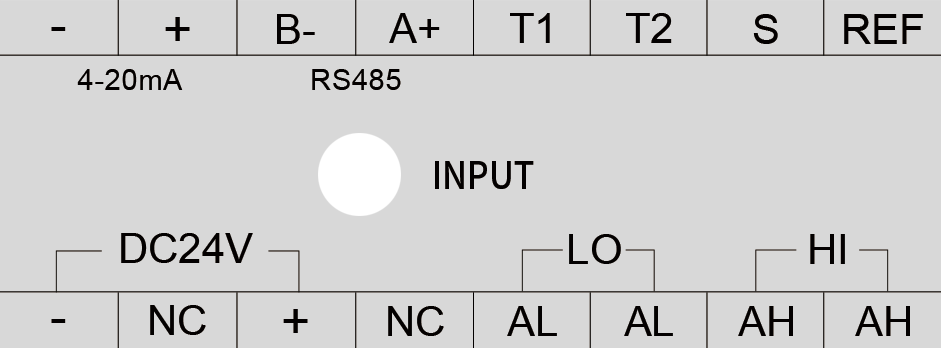

接口说明
DC24V - ：电源负极；
DC24V+ ：电源正极
AL：低点报警继电器
AH：高点报警继电器
4-20mA - ：4-20mA 输出的负端
4-20mA+ ：4-20mA 输出的正端
B - ：接 485 通讯B
A+ ：接 485 通讯A
T1：电极温度线其中之一
T2：电极温度线其中之一
REF：参比
INPUT：中间接线柱，接电极的测量线
