工业余氯控制器
产品型号：RS-CL-N01-B-20
本产品是我公司研制的智能在线化学分析仪之一，环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比，能精确测量溶液的余氯值和温度。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品详情
产品概述
本产品是我公司研制的智能在线化学分析仪之一，环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比，能精确测量溶液的余氯值和温度。 本产品适用于循环水自控加药、游泳池加氯控制以及饮用水处理厂、饮用水分布网、游泳池、医院废水对水溶液中余氯含量的精确测量。
功能特点
高智能化：余氯控制器采用高精度 AD 转换和单片机微处理技术，能完成余氯值的高精度测量。
时间显示：余氯控制器内置时钟芯片，可以显示当前时间。
数据存储：仪器内置的存储芯片，可以保存过去三天的历史数据，方便用户查找。
冲洗继电器：仪器设置了冲洗继电器，可以通过安装电磁阀定时清洗电极。
抗干扰能力强：采用最新器件，阻抗高达 1012 Ω；电流输出采用光电耦合隔离技术， 抗干扰能力强，实现远传。具有良好的电磁兼容性。
多参数同时显示：在液晶屏上同时显示时间、余氯值、输出电流值。采用高亮度的 128*64 液晶显示模块,醒目且可视距离远。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
工业控制式看门狗：确保仪表不会死机。
主要技术参数
| 技术参数 | 技术指标 |
| 余氯测量范围 | 0-2mg/L、0-10mg/L、0-20mg/L 可选；分度值： 0.01mg/L |
| 余氯测量精度 | 5%或 0.5mg/L 以大者 |
| 重复性误差 | ±0.05mg/L |
| 输入阻抗 | ≥1012Ω |
| 电流隔离输出 | 4～20mA |
| 输出电流误差 | ≤±1%FS； |
| 高低报警继电器 | AC220V、3A； |
| 数据储存 | 72个点，连续三天数据。 |
| RS485 通讯接口 | ModBus-RTU 协议 |
| 供电电源 | DC24V/AC220V可选 |
| 功耗 | DC24V≤1.6W；AC220V≤15W |
| 防护等级 | IP54 |
| 外形尺寸 | 96（长）×96（宽）×110（深）mm |
| 开孔尺寸 | 92×92 mm |
| 仪器重量 | 控制器≤0.6kg |
| 变送器元件耐温及湿度 | -20℃~+70℃，0%RH~95%RH （非结露） |
| 电极线长 | 标配 5 m（10m，15m，20m可定制） |
产品选型
| RS- | 公司代号 | |||||
| CL | 余氯控制器 | |||||
| N01- | 通讯 | |||||
| B- | 柜装方形数显壳 | |||||
| DC- | 10~30V直流供电 | |||||
| AC- | 220V交流供电 | |||||
| 2 | 量程为2mg/L | |||||
| 10 | 量程为10mg/L | |||||
| 20 | 量程为20mg/L | |||||

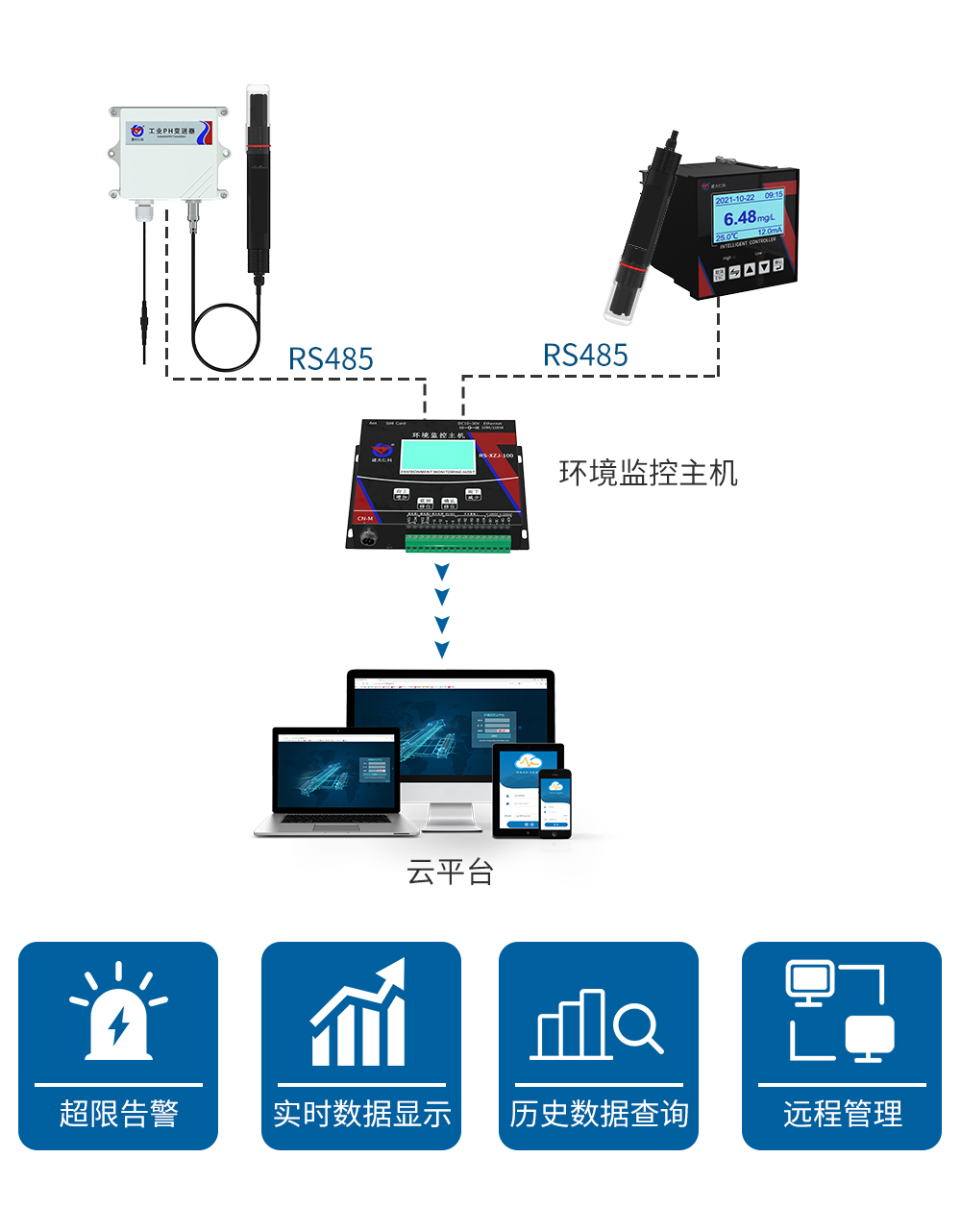

系统框架图

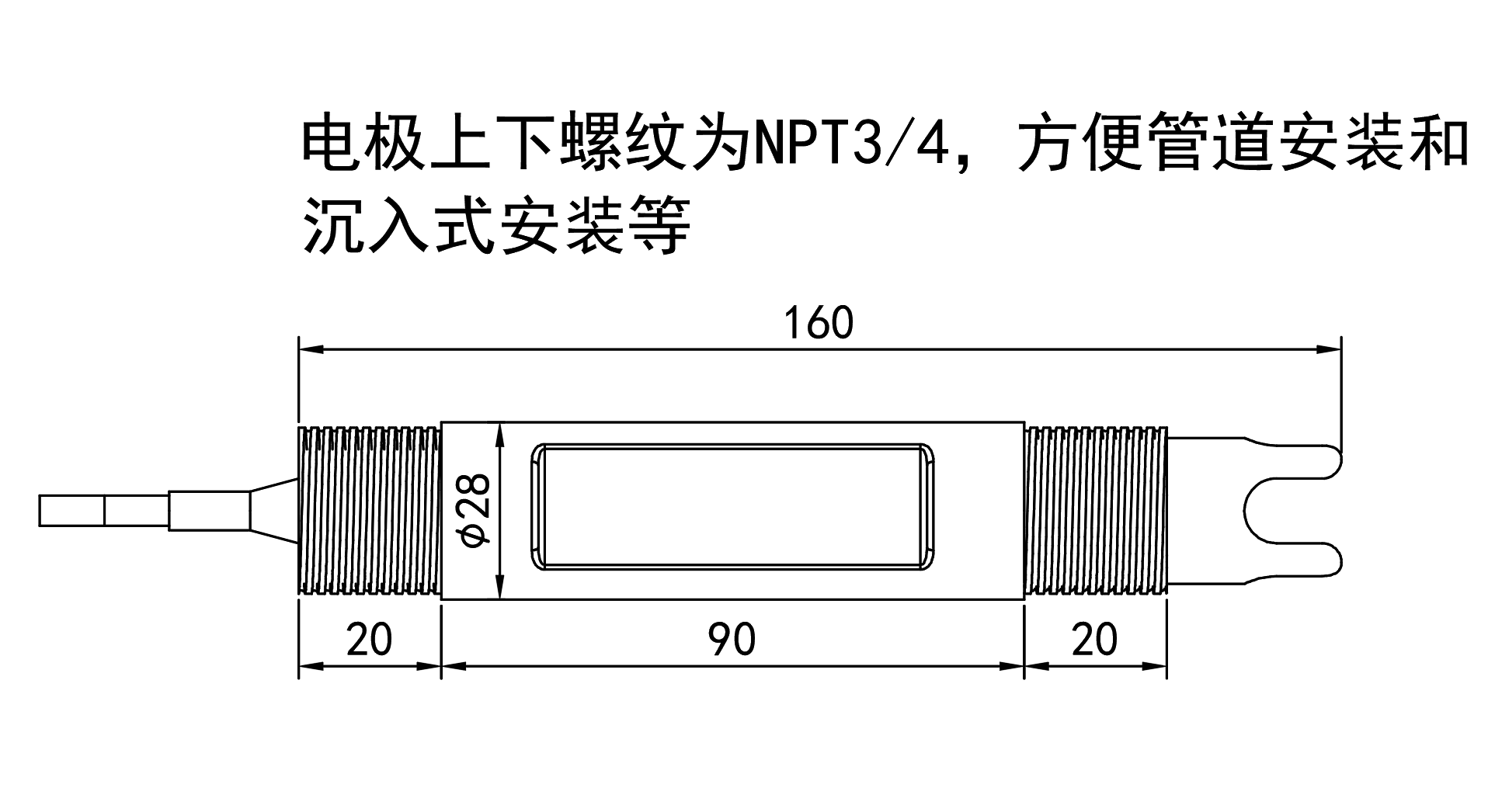

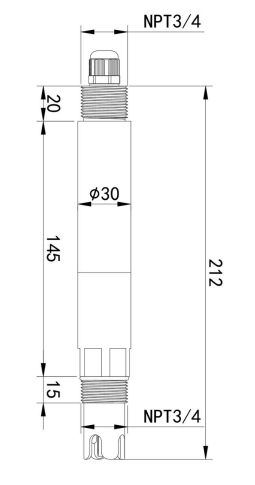

尺寸说明

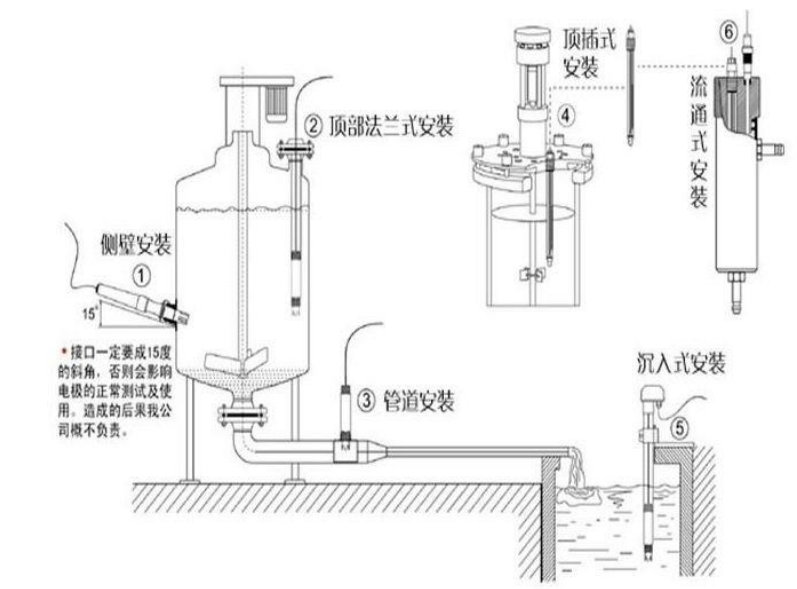

安装说明
1. 沉入式安装：电极的引线从防水支架里穿出，电极顶部的 3/4 螺纹与防水支架 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2. 管道安装：通过电极 3/4 的螺纹与管道相连接。

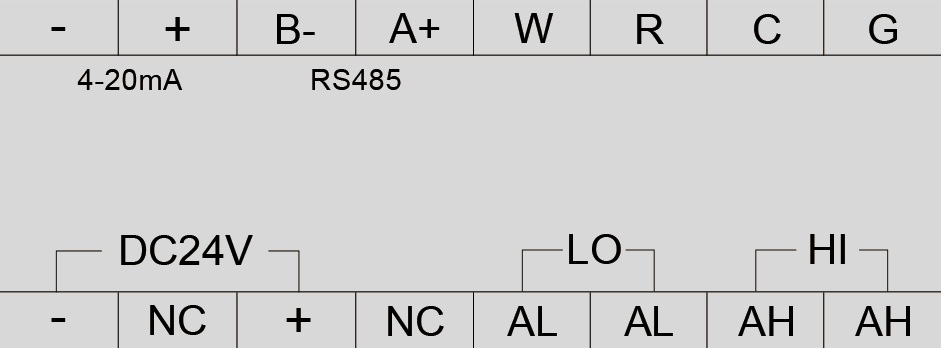

接口说明
