工业EC电极
产品型号：RS-EC-SEN-*
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
多功能水质测定仪（-2）
立杆水质监测站
产品概述
默认带有自动温度补偿功能，可将当前温度电导率补偿到指定温度。 可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。 默认同时测电导率、盐度、TDS（水中总溶解性物质的浓度）、温度。
功能特点
默认带有自动温度补偿功能，可将当前温度电导率补偿到指定温度。
可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。
默认同时测电导率、盐度、TDS（水中总溶解性物质的浓度）、温度。
主要技术参数
供电 | DC 7~30V |
功耗 | 0.4W |
通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（2400、4800、9600可设） |
电导率测量范围 | K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm |
电导率测量误差 | ±1%FS |
温度测量范围 | -20~100℃; 分辨率：0.1℃ |
温度测量误差 | ±0.5℃ |
温度补偿范围 | -20~100℃（默认补偿温度25℃） |
温度补偿系数 | 默认0.02 |
盐度测量范围 | 0~11476ppm |
TDS测量范围 | 0~13400ppm |
设备工作条件 | 环境温度：-20-60℃ 相对湿度：<85% |
电极线长 | 默认5m（可定制10m、15m、20m） |
产品选型
| RS- | 公司代号 | |||
| EC- | 电导率 | |||
| SEN- | 电极 | |||
| SUS01 | 不锈钢电极，K=1，量程0-2000 | |||
| SUS10 | 不锈钢电极，K=10，量程0-20000 | |||
| EP01 | 塑壳电极，K=1，量程0-2000 | |||
| EP10 | 塑壳电极，K=10，量程0-20000 | |||
系统框架图
尺寸说明

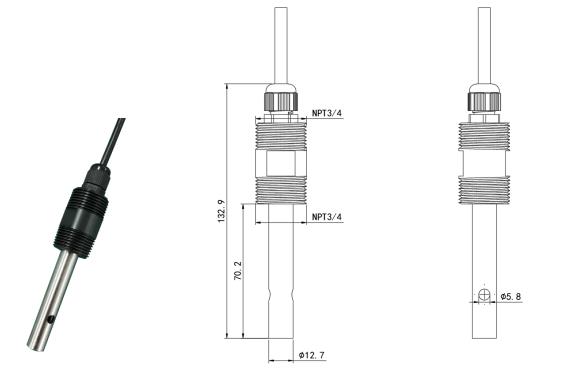

不锈钢电极，上下3/4螺纹方便安装

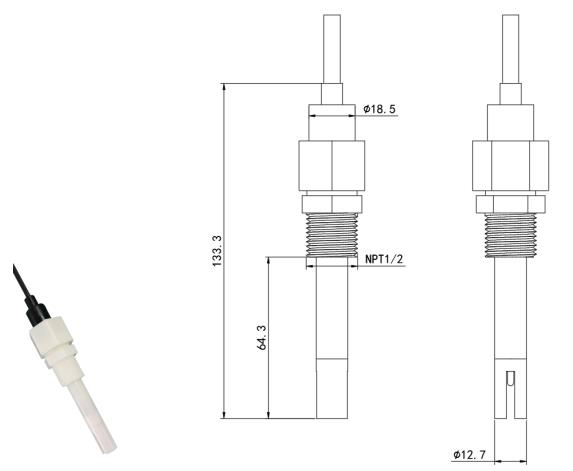

塑壳电极，我司提供3/4转1/2补芯，以便安装

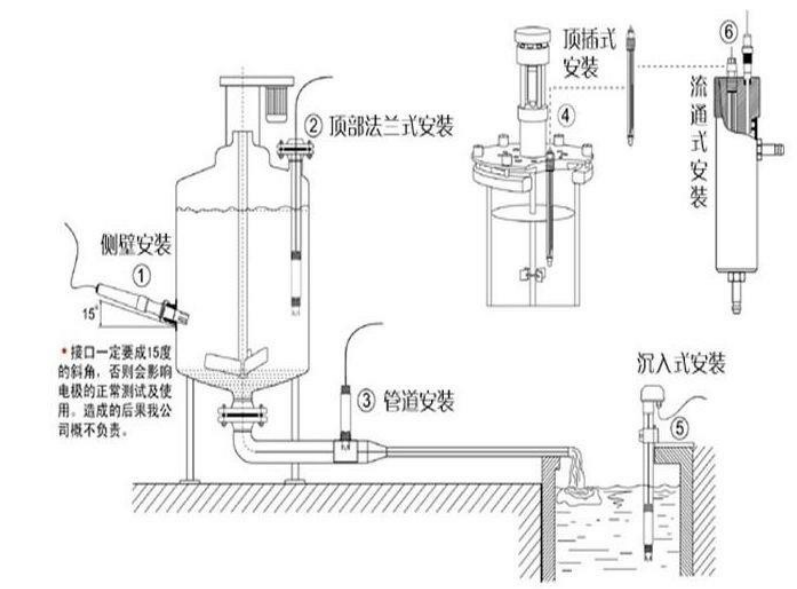

安装说明
1. 沉入式安装：电极的引线从不锈钢管里穿出，电极顶部的 3/4 螺纹与不锈钢 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2．管道安装：通过电极 3/4 的螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（7~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
