工业EC控制器
产品型号：RS-EC-N01-B
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
工业余氯变送器
工业离子控制器
产品概述
本产品是我公司研发的电导率控制器，环境适应性强、清晰的显示、简易的操作和优良的测试性能使其具有很高的性价比。可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中电导率值的连续监测。
功能特点
高智能化：采用高精度 AD 转换和单片机微处理技术，能完成电导率值和电阻率值测量、温度测量、温度自动补偿等多种功能。
时间显示：EC控制器内置时钟芯片，可以显示当前时间。
数据存储：仪器内置的存储芯片，可以保存过去三天的历史数据，方便用户查找。
冲洗继电器：仪器设置了冲洗继电器，可以通过安装电磁阀定时清洗电极。
25℃折算：对当前温度下的电导率值进行 25℃折算，实现了显示 25℃时的电导率值，
特别适合电厂多种水质的测量。
抗干扰能力强：电流输出采用光电耦合隔离技术， 抗干扰能力强，实现远传。具有良好的电磁兼容性。
多参数同时显示：在液晶屏上同时显示时间、电导率值或电阻率值、温度、输出电流值。
采用高亮度的 128*64 液晶显示模块,醒目且可视距离远。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
工业控制式看门狗：确保仪表不会死机。
主要技术参数
| 技术参数 | 技术指标 |
| 执行标准 | JB/T 6855-93《工业电导率仪》 |
| 电导率测量范围 | 0.00μS/cm～99.99mS/cm分度值：0.01μS/cm |
| 电子单元基本误差 | 电导率 ±0.5%FS，温度 ± 0.5℃(0～60℃) |
| 仪器基本误差 | 电导率 ±1.0% FS，温度 ±1.0℃(0～60℃) |
| 温度测量范围 | 0～99.9℃；分度值：0.1℃ |
| 温度测量精度 | ±0.5℃ |
| 自动温度补偿范围 | 0～99.9℃，25℃为基准 |
| 重复性误差 | ±0.2% |
| 稳定性 | ±0.2% |
| 电流隔离输出 | 4～20mA |
| 输出电流误差 | ≤±1%FS； |
| 高低报警继电器 | AC220V、3A； |
| 数据储存 | 72 个点，三天数据。 |
| RS485 通讯接口 | ModBus-RTU 协议 |
| 供电电源 | DC10~30V/AC220V可选 |
| 功耗 | DC10~30V≤1.6W；AC220V≤15W |
| 防护等级 | IP54 |
| 外形尺寸 | 96（长）×96（宽）×110（深）mm |
| 开孔尺寸 | 92×92 mm |
| 仪器重量 | 控制器≤0.6kg |
| 变送器元件耐温及湿度 | -20℃~+70℃，0%RH~95%RH （非结露） |
| 电极线长 | 标配 5 m |
| 模拟量输出默认4~20mA，可定制0~5V与0~10V输出 | |
产品选型
| RS- | 公司代号 | |||||
| EC- | 工业EC变送器 | |||||
| N01- | 485（ModBus协议）输出 | |||||
| B- | 数显表控制器 | |||||
| DC- | 10-30V直流供电 | |||||
| AC- | 220V市电供电 | |||||
| SUS01 | 不锈钢电极，K=1，量程1-2000（适用于1~2000μS/cm） | |||||
| SUS10 | 不锈钢电极，K=10，量程10-20000（适用于10~20000μS/cm） | |||||
| EP01 | 塑壳电极，K=1，量程1-2000（适用于1~2000μS/cm） | |||||
| EP10 | 塑壳电极，K=10，量程10-20000（适用于10~20000μS/cm） | |||||
系统框架图

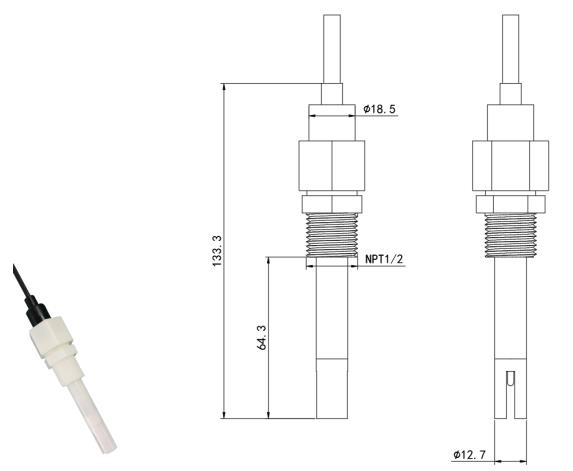

尺寸说明
不锈钢电极，上下3/4螺纹方便安装
塑壳电极，我司提供3/4转1/2补芯，以便安装。
安装说明
1. 沉入式安装：电极的引线从不锈钢管里穿出，电极顶部的 3/4 螺纹与不锈钢 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2．管道安装：通过电极 3/4 的螺纹与管道相连接。

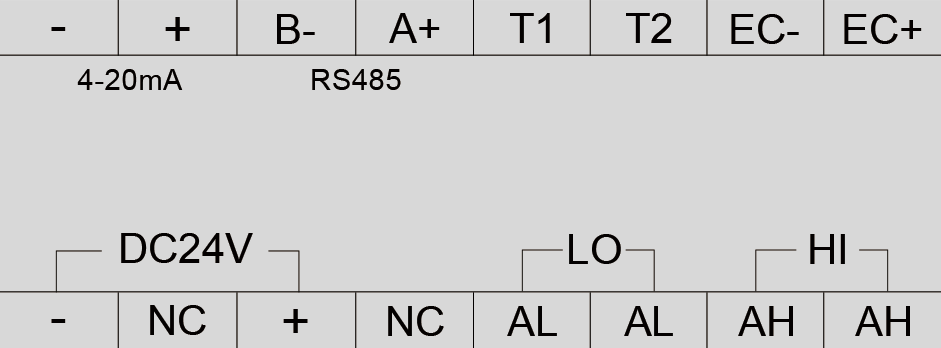

接口说明
