工业离子变送器

产品型号:RS-*-N01-*

离子电极是测量样品中离子含量的一种有效方法。
产品详情

产品概述

 本产品是一款测量水体各种离子浓度的设备,有铵离子、亚硝酸根、硝酸根、镁离子、钠离子、钾离子、氯离子、钙离子等8种选型。 广泛用于工业废水、地表水、饮用水、海水及工业生产过程控制中的离子在线自动连续分析检测等。对水溶液的离子浓度和温度值进行连续监测。

功能特点

多种种类可根据需求进行选择。

离子测量范围为0-100mg/L,分辨率0.01mg/L,氯离子测量范围为0-3500mg/L,分辨率为0.1mg/L。

带有自动温度补偿,受环境影响更小,测量精度更高 。

3/4上下安装螺纹设计,便于安装。

设备采用宽电压供电直流10~30V均可。

主要技术参数

氯离子

温度范围0-80℃
压力范围0-2 atm
响应速度30秒达到95%回应
储存长期:干燥保存;
短期:保存于稀释的氯标准溶液中
测量范围1.8ppm –35,500ppm
PH值范围2-12PH
输出阻抗20-50MΩ
维护和清洗磨光带磨光,用稀释的ISA溶液处理
温度补偿10k/22k/PT1000/PT100 可选
在线工作可以
等电位点等电位点:50,000 ppm Cl-
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+固体膜
接头端子
应用河流, 自来水植物组织, 土壤,锅炉水,血液电解质/临床分析, 生物体液, 水泥, 电镀, 食品

 铵离子

斜率55± 3mv
重复性± 2%
干扰钾离子
温度范围0-50℃
压力范围0-2 atm
响应速度30秒达到95%回应
储存长期:干燥保存;
短期:保存于稀释的铵标准溶液中;
测量范围0.1ppm –18000ppm ;
PH值范围4-10PH
输出阻抗20-50MΩ
维护和清洗用稀释的氨标准溶液,调节PH值到大于11
温度补偿10k/22k/PT1000/PT100 可选
在线工作可以
等电位点10 ppm NH4 +
参比变送器双盐桥,单孔陶瓷液接界
材质PMMA+PVC
接头端子
应用锅炉水,地表水,肥料。

硝酸根离子

斜率55± 3mv
重复性± 2%
干扰ClO4-, I-, CN-, BF4-,Cl-, NO2-, 有机酸离子
温度范围0-50℃
压力范围0-2 atm
响应速度30秒达到95%回应
储存长期:干燥保存;短期:保存于稀释的硝酸根标准溶液中
测量范围0.5ppm –62,000ppm
PH值范围2.5-11PH
输出阻抗20-50MΩ
维护和清洗去离子水并用稀释的硝酸根标准溶液处理
温度补偿10k/22k/PT1000/PT100 可选
在线工作可以
等电位点10 ppm NO3-
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+PVC
应用饮用水;废水;地表水;海水;矿石;土壤;食品;锅炉循环水硝酸根离子的检测

亚硝酸根离子

斜率56 ± 3mv
重复性± 2%
干扰乙酸根,氟离子,氯离子,硝酸根,硫酸根等
温度范围0-50℃
压力范围0-2 atm
响应速度30秒达到90%回应
储存长期:干燥保存;短期:保存于氧化氮溶液中
测量范围0.2ppm –2200ppm
PH值范围1.1-1.7
输出阻抗20-50MΩ
维护和清洗用稀释的氧化氮标准溶液,最佳PH值范围: PH 4.5-PH 8
温度补偿10k/22k/PT1000/PT100 可选
在线工作可以,调节PH值
材质PMMA+PVC
接头端子
应用于空气质量和堆积货物监测

钾离子

斜率56± 3mv
重复性± 2%
干扰Cs+,NH4+
温度范围0-50℃
压力范围0-2 atm
响应速度30秒达到95%回应
储存长期:干燥保存;短期:保存于稀释的高氯酸根标准液中
测量范围0.7ppm –98,000ppm
PH值范围2-12PH
输出阻抗20-50MΩ
维护和清洗去离子水和标准钾溶液
温度补偿10k/22k/PT1000/PT100 可选
在线工作可以,需控制PH值
等电位点20 ppm K+
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+PVC
应用矿泉,饮用水;工业循环水;废水;地表水;海水;矿石;土壤;食品;生物体液,血液临床分析等钾离子,钾含量检测

钙离子

斜率26 ± 2 mV 25 ℃
重复性± 2%
干扰Pb2+, Hg2+, Cu2+, Ni2+
温度范围0-50℃
压力范围0-2 atm
响应速度30秒达到95%回应
储存长期:干燥保存;短期:保存于稀释的钙标准溶液中
测量范围0.2 ppm - 40,000 ppm
PH值范围3 - 10 pH
输出阻抗20-50MΩ
维护和清洗首先用去离子水清洗,接着用稀释的钙标准溶液清洗
温度补偿10k/22k/PT1000/PT100 可选
等电位点1 ppm Ca2+
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+PVC
应用矿泉,饮用水;工业循环水;废水;地表水;海水;矿石;土壤;食品;生物体液 ,血液临床分析等钙离子,钙含量检测

镁离子

斜率25±3 mV ( 25°C10-100 ppm )
重复性± 2%
干扰Zn2+, Fe2+, Cu2+, Ni2+
温度范围0-40°C(在该温度下校准)
压力范围0-30 Psi
响应速度30秒达到95%回应
储存长期:干燥保存;
短期:保存于稀释的镁标准溶液中
测量范围0.1 ppm - 30,000 ppm
PH值范围3 - 10 pH
输出阻抗100MΩ
维护和清洗首先用去离子水清洗,接着用稀释的镁标准溶液清洗
温度补偿10k/22k//2.252K/PT1000/PT100 可选
在线工作可以
等电位点1 ppm
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+PVC
接头端子
应用水软化系统、饮用水和矿泉水、海水

钠离子

斜率55± 3mv
重复性± 2%
干扰Ag+, Li+, H+
温度范围0-80℃
压力范围0-70psi
响应速度30秒达到95%响应
储存保存于1M钠标准溶液中
测量范围0.02ppm –100.000ppm
PH值范围5-12PH 和钠浓度相关
输出阻抗300-500兆欧
维护和清洗用稀释的氯化铵/氢氧化铵清洗,用5M氯化钠溶液浸泡
在线工作可以,需控制PH值
等电位点30 ppm Na+
参比变送器双盐桥,单孔陶瓷液接界。
材质PMMA+PVC
应用矿泉、饮用水、工业循环水、废水、地表水、海水、矿石、土壤、食品、血液临床分析等钠离子、钠含量检测

产品选型

RS-
公司代号

LNA-
钠离子
LK-
钾离子
LNO3-
硝酸根
LNO2-
亚硝酸根
LCL-
氯离子
LCA-
钙离子
LNH-
铵离子
LMG-
镁离子

N01-
485输出

2壁挂王字壳
B数显表控制器

系统框架图

工业离子变送器 系统框架图

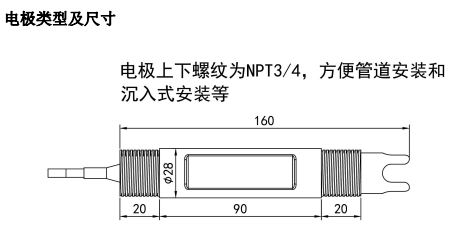

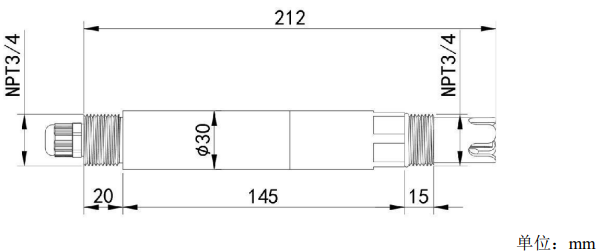

尺寸说明

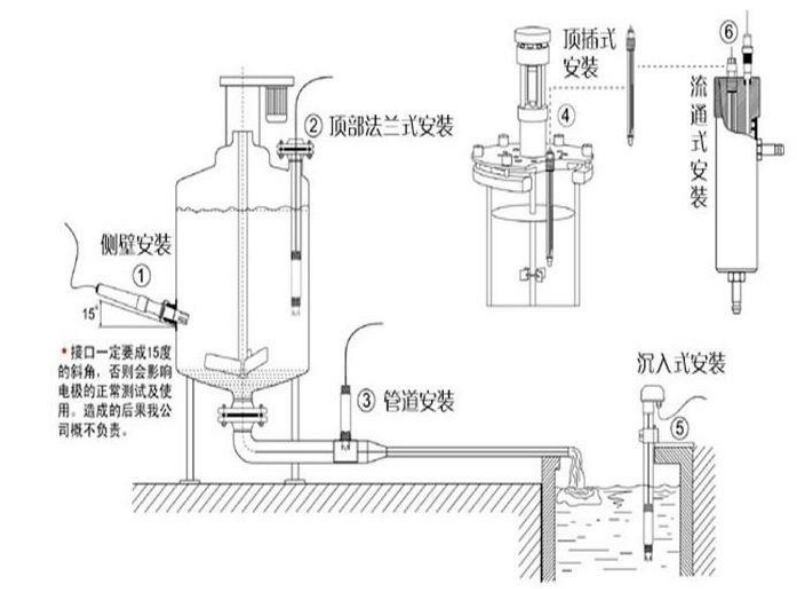

安装说明

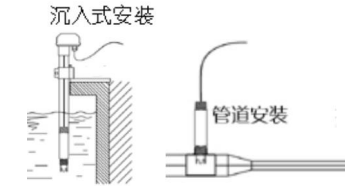

1.沉入式安装:离子电极的引线从防水支架里穿出,离子电极顶部的3/4螺纹与防水支架3/4螺纹用生料带相连接。

2.管道安装:通过离子电极3/4的螺纹与管道相连接。


接口说明


说明

说明

棕色

电源正(10~30V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
