清洗支架

产品型号:RS-ZQX-1

RS-ZQX-1是本公司推出的清洁支架,产品可靠易用。
产品详情

产品概述

RS-ZQX-1是本公司推出的清洁支架,产品可靠易用。最多可以同时安装四支数字传感器,可选择溶解氧、pH、ORP、电导率、浊度等参数。

在线自清洁支架配备自动清洁装置,自动清洁装置由内置的电机驱动电路、位置检测电路、直流电机和清洁刷组成。自动清洁装置可以有效的清除传感器表面沾污,防止微生物的附着,极大地减少维护成本。传感器可方便地安装在清洗支架外围。

清洗支架上端设计有3/4NPT螺纹,可以方便固定安装。

功能特点

最多可以同时安装溶解氧、pH、ORP、电导率、浊度等四支数字传感器,测量五个参数,适合长期在线监测。

配备自动清洁装置,可以有效的清除传感器表面沾污,防止微生物的附着,更省心,更低维护。

清洗支架上端设计有3/4NPT螺纹,可以方便固定安装。

可根据实际需要外挂应用喷气管路、喷水管路、超声清洗头、次氯酸钠发生器(海水防污)等。

主要技术参数

操作温度-5~50℃
供电电源12~24VDC
线缆规格Φ6mm,4芯,5米(可定制)
占用空间85mm×85mm×20mm
工作功耗0.1W@12V
操作温度-5~50℃
供电电源10~30VDC

产品选型

RS-
公司代号

ZQX-
自清洗支架

1第一代设计

系统框架图

清洗支架 系统框架图

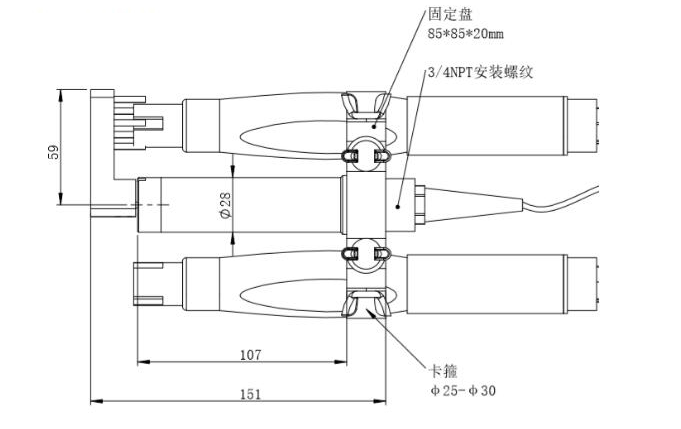

尺寸说明

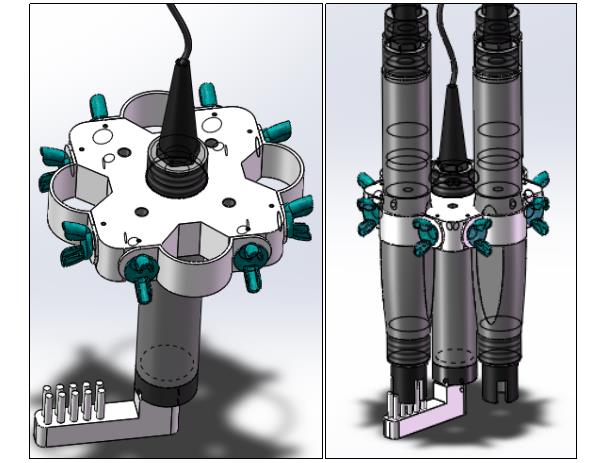

安装说明


接口说明

线色

描述

棕色

电源线10~30V

黑色

接地(GND)

黄色

485 A

蓝色

485 B

注:黄、蓝线为通信线,用于通过485接口设置清洗转数和清洗间隔时间,通信协议为Modbus协议(见附录)。

通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失。

接线说明:考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,所有接线处均要求做防水处理,用户线缆应具有一定的防腐蚀能力。

485 线场布线时有一定的规范要求,详情请见资料包《485设备现场接线手册》。

设备接入485总线时,确保多台设备地址不会重复。
