产品型号:RS-CH-N01-1
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
水质监测站
工业余氯变送器
水质取水监测平台
工业离子控制器
工业余氯控制器
产品概述
自清洁叶绿素变送器采用领先的光学技术,带有自动清洁刷,一体化设计,具有高效率的电源管理、坚固的结构、稳定的变送器性能,免于维护和频繁校准,可长期在线使用。可用于河流、湖泊、池塘、海洋调查、养殖业、饮用水源、藻类和浮游植物状况的研究、调查和监测。
功能特点
数字变送器,RS485输出,支持Modbus。
0~400ug/L或0~100RFU。
分辨率:0.1ug/L。
0~50℃;IP68防护,水深20米以内。
内置温度变送器。
带自动清洁刷,有效消除气泡,减少沾污对测量的影响。
主要技术参数
量程范围 | 0~400ug/L或0~100RFU |
分辨率 | 0.1 ug/L |
防护等级 | IP68 |
最深深度 | 水下20米 |
温度范围 | 0~50℃ |
变送器接口 | 支持RS-485,MODBUS协议 |
电源信息 | DC12V±5%,电流<50mA(非清洗时) |
外壳直径 | 33×156mm(Φ×L) |
线缆长度 | 10米,其它长度可定制 |
功耗 | <1W |
外壳材质 | POM |
产品选型
RS- | 公司代号 | |||
CH- | 叶绿素变送器 | |||
N01- | 485输出 | |||
1 | 一代壳体 |

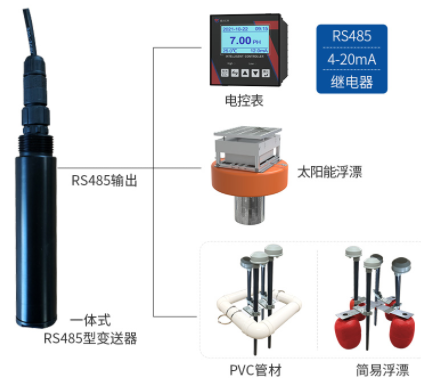

系统框架图

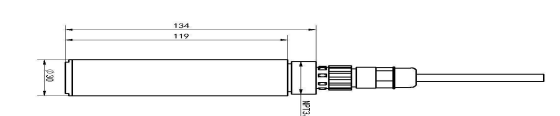

尺寸说明
单位:mm
安装说明
安装距离要求:与侧壁保持3cm 以上,与底部保持10cm 以上。
接口说明
红色线---电源(VCC)
黑色线---地线(GND)
绿色线---485数据_A(485_A)
白色线---485数据_B(485_B)
裸露线---屏蔽层
完成接线后,应仔细检查,避免通电前的错误连接。
线缆规格说明:考虑到线缆长期浸泡在水中(包括海水)或暴露在空气中,线缆具有一定的防腐蚀能力。 线缆外径Φ5mm,所有接口均已做防水处理。
