荧光法溶解氧变送器
产品型号：RS-LDO-N01
本产品是一款测量溶液溶解氧浓度的设备，采用荧光法测量原理，不消耗氧，无需电解液。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
工业余氯变送器
工业离子控制器
产品详情
产品概述
本产品是一款测量溶液溶解氧浓度的设备，采用荧光法测量原理，不消耗氧，无需电解 液。内置温度变送器，具有自动温度补偿功能。校准功能提供了更加简单便捷的校准方式。 采用具有进口品质的荧光膜片。可广泛应用于水处理、水产养殖、环境监测等行业。
功能特点
溶解氧测量范围 0~20mg/L（0~200%饱和度）。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电，直流 10~30V 均可。
采用具有进口品质的荧光膜片。
采用荧光法测量原理，不消耗氧，无需电解液。
主要技术参数
485型：
| 供电 | DC 10~30V |
| 功耗 | 0.2W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（2400、4800、9600、19200、38400、57600、115200可设） |
| 测量原理 | 荧光法 |
| 测量范围 | 0~20mg/L（0~200%饱和度） |
| 测量误差 | ±3%FS；±0.5℃（25℃） |
| 分辨率 | 0.01mg/L；0.1%；0.1℃ |
| 响应时间 | ≤60s |
| 设备工作条件 | 0~40℃ |
| 荧光膜寿命 | 正常使用1年 |
| 防水等级 | IP68 |
| 耐压 | 0.6MPa |
| 电极线长 | 默认5m |
| 外壳材质 | 常规型：耐腐蚀塑料、不锈钢 经济型：耐腐蚀塑料 |
模拟量型:
| 供电 | DC 10~30V（0~10V供电DC 24V） |
| 功耗 | ≤0.8W |
| 模拟量输出 | 4~20mA；0~5V；0~10V可选 |
| 测量原理 | 荧光法 |
| 测量范围 | 0~20mg/L（0~200%饱和度） |
| 测量误差 | ±3%FS |
| 分辨率 | 0.01mg/L |
| 响应时间 | ≤60s |
| 设备工作条件 | 探头：0~40℃ 王字壳：-40℃~60℃，0%RH~95%RH（非结露） |
| 荧光膜寿命 | 正常使用1年 |
| 防水等级 | 探头：IP68 王字壳：IP65 |
| 探头耐压 | 0.6MPa |
| 电极线长 | 默认5m |
| 外壳材质 | 耐腐蚀塑料、不锈钢 |
产品选型
| RS- | 公司代号 | ||||
| LDO- | 荧光法溶解氧变送器（淡水版） | ||||
| LDOS- | 荧光法溶解氧变送器（海水版） | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| I20- | 4-20mA电流输出 | ||||
| V05- | 0-5V 电压输出 | ||||
| V10- | 0-10V 电压输出 | ||||
| WIFI- | WIFI信号输出 | ||||
| 4G- | 4G信号输出 | ||||
| ETH- | 以太网信号输出 | ||||
| 2- | 常规型 | ||||
| 3- | 经济型 | ||||
| 4- | 流通型 | ||||
| 20 | 量程0-20mg/L | ||||

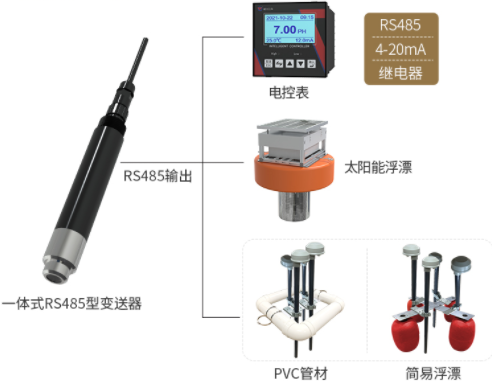

系统框架图

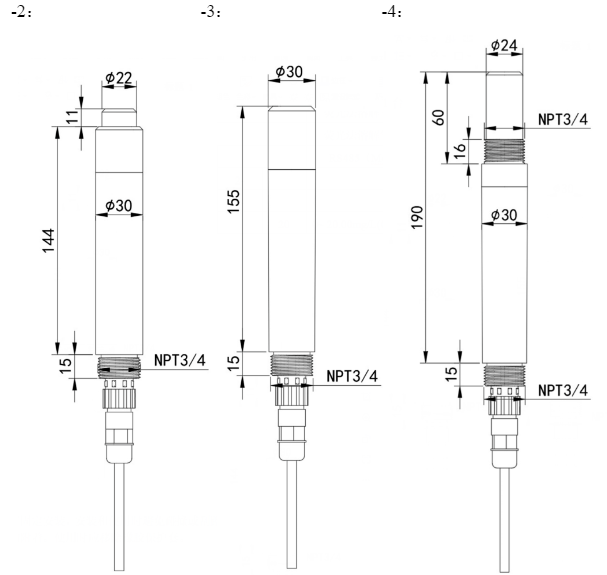

尺寸说明
单位：mm
安装说明
传感器应浸入液面以下固定安装，安装和使用时避免碰撞或刮蹭荧光膜头表面，荧光膜头部分应避免被水底沉淀物附着。使用时应移除橡胶保护套。

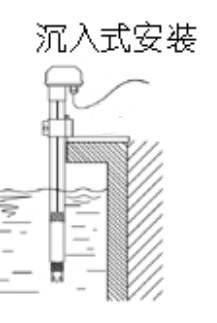

沉入式安装：
带有NPT3/4螺纹，可配合我司的防水管使用。线缆从管内穿出，将设备拧入防水管螺纹中。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
