工业EC变送器
产品型号：RS-EC-*-2
本产品是一款测量溶液电导率值的专业设备，可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
宽量程工业EC变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
浊度变送器
COD变送器
多功能水质测定仪
工业余氯变送器
产品详情
产品概述
本产品是一款测量溶液电导率值的设备,具有自动温度补偿功能，可将当前温度电导率补偿到指定温度。可广泛应用于断面水质、养殖、污水处理、环保、制药、食品和自来水等水溶液电导率值的连续监测。
功能特点
电导率测量最大范围 1~20000μS/cm；温度测量范围-20~100℃，分辨率 0.1℃。
带有盐度与 TDS 换算功能
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
设备采用宽电压供电，直流 10~30V 均可。
产品外壳为 IP65 防护等级（仅非显示款）可用于室外雨雪环境。
主要技术参数
485型：
| 供电 | DC 10~30V |
| 功耗 | 0.4W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| 电导率测量范围 | K=0.01：0.01~20μS/cm；分辨率：0.001μS/cm K=0.1：0.1~200μS/cm；分辨率：0.01μS/cm K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm |
| 电导率测量误差 | ±1%FS |
| 温度测量范围 | -20~100℃; 分辨率：0.1℃ |
| 温度测量误差 | ±0.5℃ |
| 温度补偿范围 | -20~100℃（默认补偿温度25℃） |
| 温度补偿系数 | 默认0.02 |
| 盐度测量范围 | K=0.01：0~10ppm K=0.1：0~100ppm K=1：0~1000ppm K=10：0~11476ppm |
| TDS测量范围 | K=0.01：0~10ppm K=0.1：0~100ppm K=1：0~1100ppm K=10：0~13400ppm |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） |
| 电极线长 | 默认5m（可定制10m、15m、20m） |
模拟量型：
| 供电 | DC 10~30V（0~10V电压输出需要24V直流供电） | |
| 功耗 | 1W | |
| 输出信号 | 电流 | 4~20mA |
| 电压 | 0~5V/0~10V | |
| 电导率测量范围 | K=0.01：0.01~20μS/cm；分辨率：0.001μS/cm K=0.1：0.1~200μS/cm；分辨率：0.01μS/cm K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm | |
| 电导率测量误差 | ±1%FS | |
| 温度补偿范围 | -20~+100℃（默认补偿温度25℃） | |
| 温度补偿系数 | 默认0.02 | |
| 变送器元件耐温及湿度 | -20℃~+80℃，0%RH~95%RH （非结露） | |
| 电极线长 | 默认5m（可定制10m、15m、20m） | |
产品选型
| RS- | 公司代号 | |||||
| EC- | 工业 EC 变送器 | |||||
| I20- | 4~20mA 电流输出 | |||||
| V05- | 0~5V 电压输出 | |||||
| V10- | 0~ 10V 电压输出 | |||||
| N01- | 485（ModBus 协议）输出 | |||||
| WIFI- | WIFI 方式上传 | |||||
| ETH- | 以太网方式上传 | |||||
| 4G- | 4G 方式上传 | |||||
| LORA- | 无线 LoRa 传输 | |||||
| 2- | 壁挂王字壳 | |||||
| SUSP01 | 不锈钢电极，K=0.01 ，量程 0.01-20 | |||||
| SUSP1 | 不锈钢电极，K=0. 1 ，量程 0. 1-200 | |||||
| SUS01- | 不锈钢电极，K= 1 ，量程 1-2000 | |||||
| SUS10- | 不锈钢电极，K= 10 ，量程 10-20000 | |||||
| EP01- | 塑壳电极，K= 1 ，量程 1-2000 | |||||
| EP10- | 塑壳电极，K= 10 ，量程 10-20000 | |||||
| 空 | 不带显示 | |||||
| OLED | 带 OLED 显示 | |||||

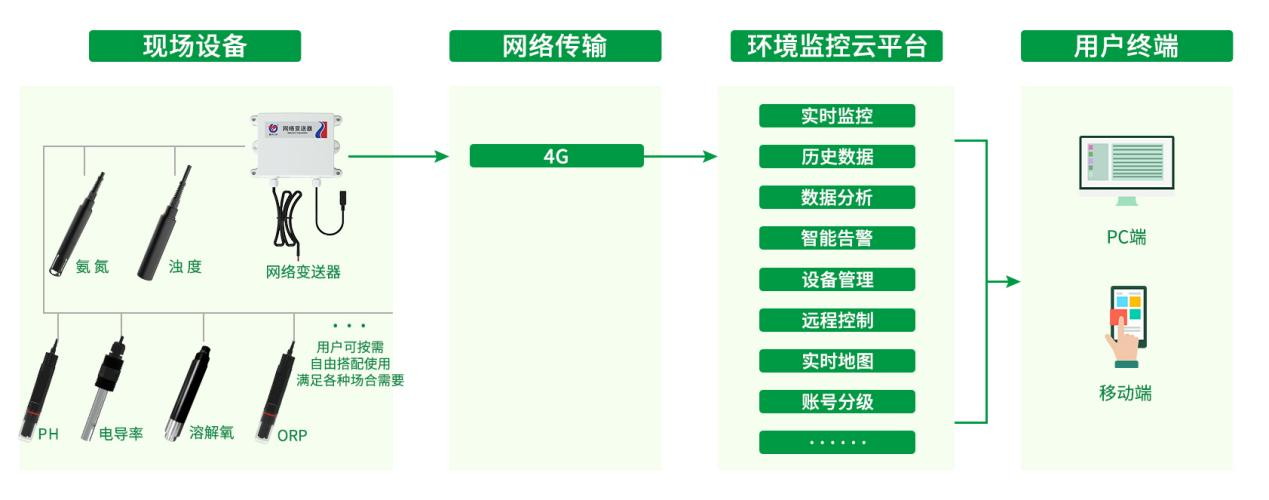

系统框架图

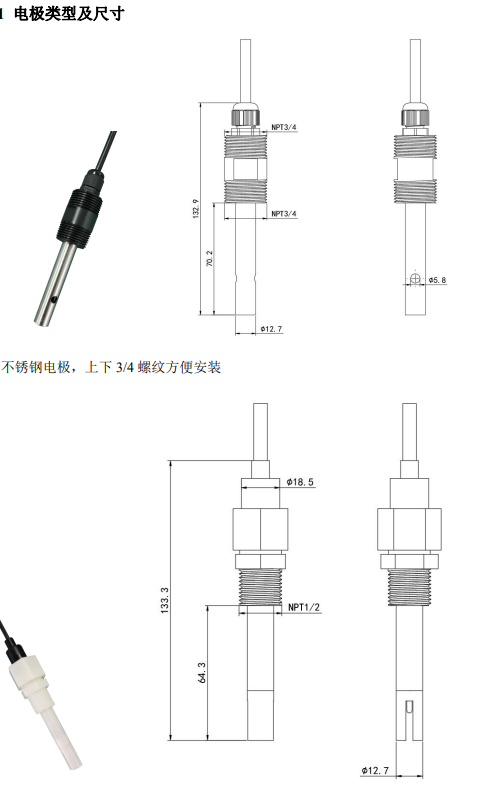

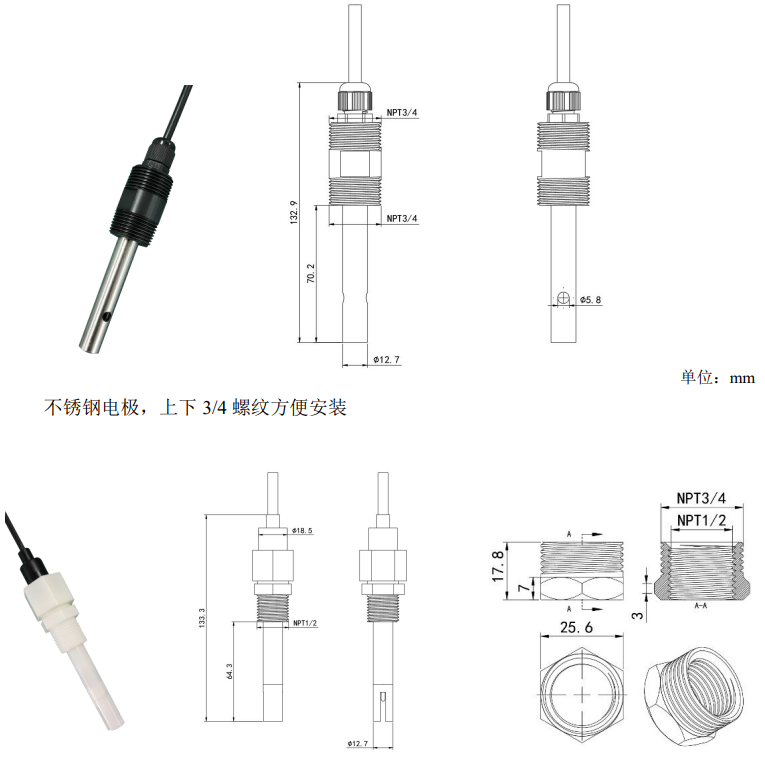

尺寸说明

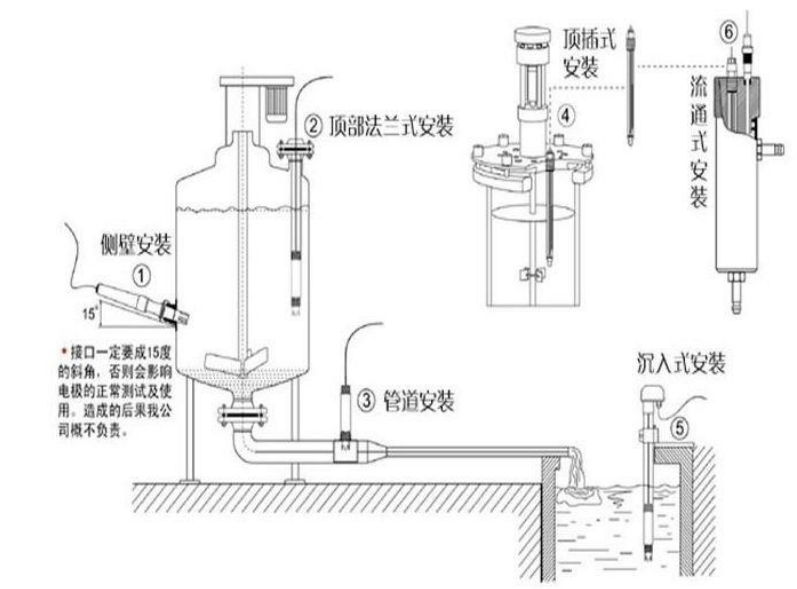

安装说明
1. 沉入式安装：电极的引线从不锈钢管里穿出，电极顶部的 3/4 螺纹与不锈钢 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。
2. 管道安装：通过电极 3/4 的螺纹与管道相连接。
接口说明
说明 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 讯 | 绿色 | 485-A |
蓝色 | 485-B |
