工业PH变送器

产品型号:RS-PH-*-2-*

工业PH变送器RS-PH-*-2-*是一款测量溶液PH值(氢离子浓度指数、酸碱度)的设备。
产品详情

产品概述

本产品是一款测量溶液PH值(氢离子浓度指数、酸碱度)的设备,具有自动温度补偿功能,自动温补和手动温补可随意切换。本产品适用于无腐蚀性弱酸弱碱环境下的工业污水、生活污水、农业、水产养殖行业等场景。

功能特点

PH测量范围0~14PH,分辨率0.01PH。

温度测量范围0~80℃,分辨率0.1℃(限选配温度补偿功能的设备)。

带有自动温度补偿功能,手动补偿与自动补偿可随意切换。

多种信号输出方式可选。

采用常规复合型电极,适用于常规污水、自来水、环保污水、生活污水等溶液的测量。

主要技术参数

RS485、模拟量型:

供电DC 10~30V
功耗485:0.6W
4~20mA/0~5V/0~10V:1.2W

输出信号
RS485:标准的ModBus-RTU协议;通信波特率:2400、4800、9600可设
4~20mA/0~5V/0~10V信号输出
PH测量范围0~14.00PH ; 分度值:0.01PH
PH测量误差±0.15PH
重复性误差±0.02PH
温度测量范围0~80℃; 分辨率:0.1℃(手动温度补偿时为设置温度,默认25℃)
温度测量误差±0.5℃

变送器元件耐温及湿度

-20℃~+80℃,0%RH~95%RH(非结露)
电极适用温度0~80℃(202/202T 平面脱硫电极为 0~60℃)
电极线长默认5m (10m、15m、20m可定制)
电极使用周期1年

4G型:

供电DC 10~30V
功耗0.6W
PH测量范围0~14.00PH ; 分辨率:0.01PH
PH测量误差±0.15PH
重复性误差±0.02PH
温度测量范围0~80℃; 分辨率:0.1℃
(手动温度补偿时为设置温度,默认25℃)
温度测量误差±0.5℃
变送器元件耐温及湿度

-20℃~+80℃,0%RH~95%RH(非结露)

电极适用温度0~80℃(202/202T平面脱硫电极为0~60℃)
电极耐压0.6MPa
电极线长默认5m (10m、15m、20m可定制)
电极使用周期6~12个月
数据上传时间默认 30s/次,1s~65535s 可设
数据采集时间2s/次

产品选型

RS-
公司代号

PH-
工业PH变送器

I20-
4-20mA电流输出
V05-
0-5V电压输出
V10-
0-10V电压输出
N01-
RS485(ModBus-RTU 协议)
WIFI-
WIFI方式上传
4G-
4G方式上传
LORA-
无线LoRa传输

2-
壁挂王字壳

201-
常规复合电极,无温补
201T-
常规复合电极,有温补
202-
平面脱硫电极,无温补
202T-
平面脱硫电极,有温补
203-
四氟电极,无温补
203T-
四氟电极,有温补
204-
电镀电极,无温补
204T-
电镀电极,有温补
205-
玻璃电极,无温补
205T-
玻璃电极,有温补
206-
锑电极,无温补
206T-
锑电极,有温补

不带显示
OLED带OLED显示

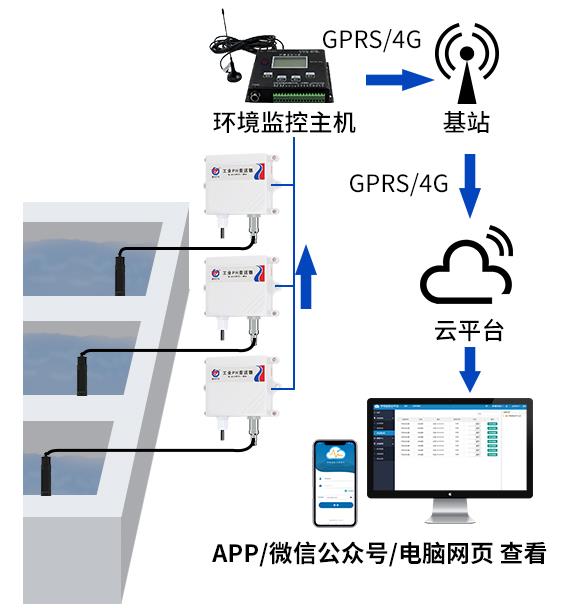

系统框架图

工业PH变送器系统框架图

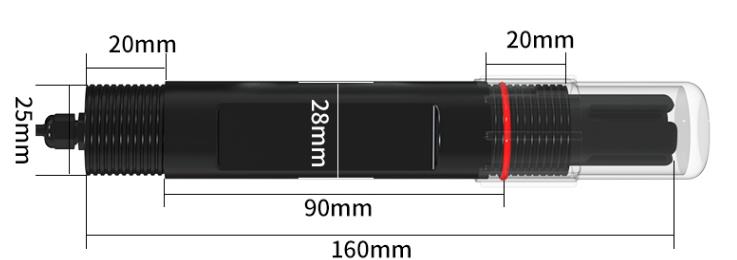

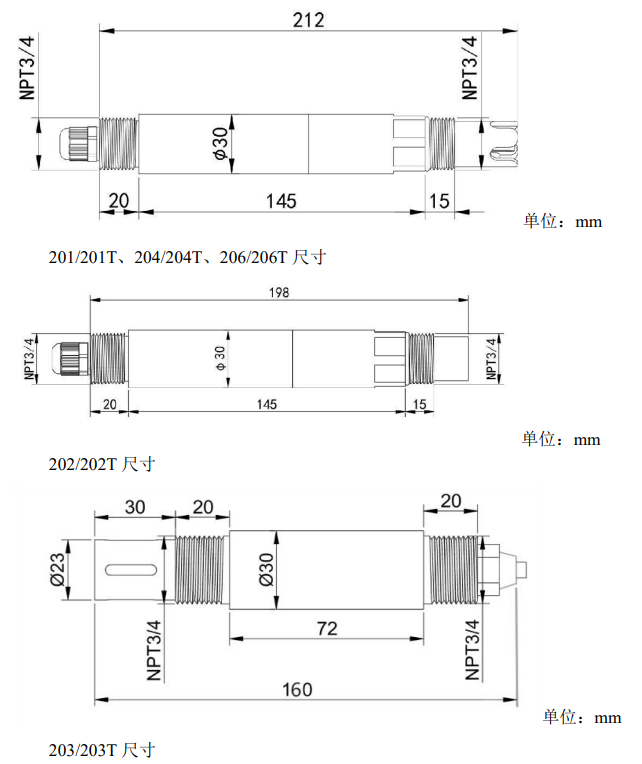

尺寸说明


安装说明

1. 沉入式安装:PH 电极的引线从不锈钢管里穿出,PH 电极顶部的 3/4 螺纹与不锈钢 3/4 螺纹用生料带相连接。确保电极顶部及电极线不进水。

2.管道安装:通过 PH 电极 3/4 的螺纹与管道相连接。


接口说明


说明

说明

棕色

电源正(10~30V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
