一体式水质五要素变送器
产品型号：RS-PHEC5-N01-3
本产品是一款可以同时检测溶液PH值（氢离子浓度指数、酸碱度），电导率值，温度，盐度和TDS五种要素的设备。带有温度补偿功能，且自动温补和手动温补可随意切换。本产品采用一体式设计，将多种要素测量测量结合在一起，结构更加轻简，使用更加便捷。
相关产品
一体式水质离子变送器
多功能快速消解仪
氨氮离子变送器
宽量程工业EC变送器
一体式余氯变送器
手持式水质速测记录仪
一体式EC变送器
一体式PH变送器
宽量程工业EC控制器
宽量程一体式EC变送器
浊度变送器
自清洁COD变送器
产品详情
产品概述
本产品是一款可以同时检测溶液 PH 值（氢离子浓度指数、酸碱度），电导率值，温度，盐度和 TDS 五种要素的设备。带有温度补偿功能，且自动温补和手动温补可随意切换。本产品采用一体式设计，将多种要素测量测量结合在一起，结构更加轻简，使用更加便捷。防水等级 IP68，可完全浸没在水中使用。本产品适用于无腐蚀性弱酸弱碱环境下的工业污水、生活污水、农业、水产养殖行业等场景。
功能特点
PH，电导率，温度，盐度和 TDS 五种要素同时检测。
PH 测量范围 0.00~14.00PH；电导率测量最大范围 1~20000μS/cm；温度测量范围0~80℃，盐度测量最大范围 0~11476ppm，TDS 测量最大范围 0~13400ppm。
带有温度补偿，手动补偿与自动补偿可随意切换。
设备采用宽电压供电直流 7~30V 均可。
一体式设计，结构轻简，使用便捷。
防水等级 IP68，可完全浸没在水中使用。
RS485 通讯接口：ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。
ModBus 通信地址可设置，波特率可修改。
主要技术参数
| 供电 | DC 7~30V |
| 功耗 | ≤0.4W |
| 通信接口 | RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| PH测量范围 | 0~14.00PH ; 分辨率：0.01PH |
| PH测量误差 | ±0.15PH |
| 电导率测量范围 | K=1：1~2000μS/cm；分辨率：0.1μS/cm K=10：10~20000μS/cm；分辨率：1μS/cm |
| 电导率测量误差 | ±1%FS |
| 盐度测量范围 | K=1：0~1000ppm；K=10：5~11476ppm |
| TDS测量范围 | K=1：0~1100ppm；K=10：5~13400ppm |
| 温度测量范围 | 0~80℃; 分辨率：0.1℃ （手动温度补偿时为设置温度，默认25℃） |
| 温度测量误差 | ±0.5℃ |
| 温度补偿范围 | 温度补偿范围 -5~+80℃（默认手动补偿温度 25℃） |
| 电导率温度补偿系数 | 默认 0.02 |
| 变送器元件耐温 | -20~+80℃ |
| 设备工作条件 | 环境温度：0~80℃（无冻结） |
| 防水等级 | IP68 |
| 耐压 | 0.6MPa |
| 线长 | 默认5m （其余长度可定制） |
产品选型
| RS- | 公司代号 | ||||
| PHEC5- | 五要素变送器 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| 3- | 一体式壳体 | ||||
| 01 | 电极常数k=1 | ||||
| 10 | 电极常数k=10 | ||||

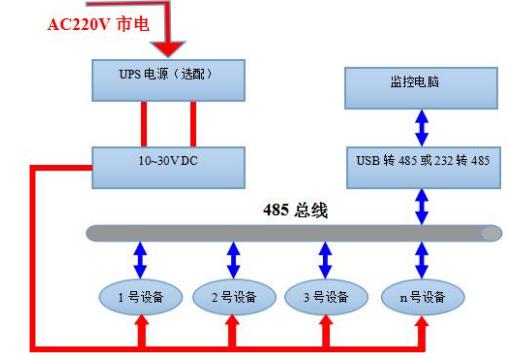

系统框架图

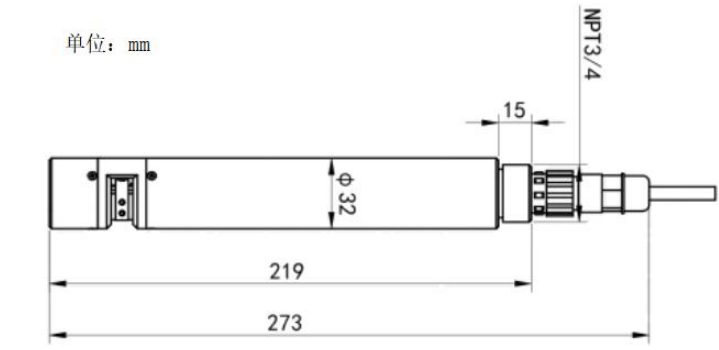

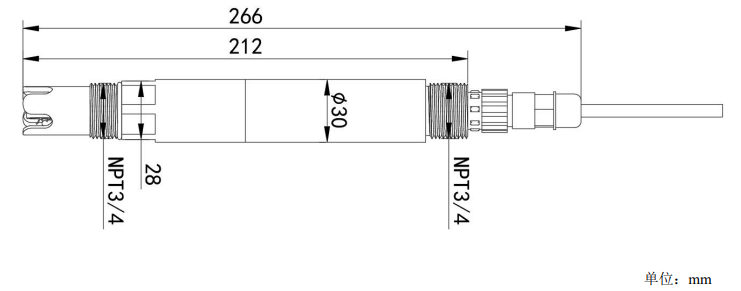

尺寸说明

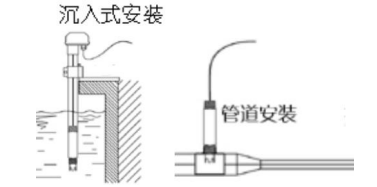

安装说明
1、沉入式安装：设备的引线从防水管里穿出，设备顶部的 3/4 螺纹与防水管3/4 螺纹用生料带相连接。确保设备顶部及设备线不进水。
2、管道安装：通过设备的 3/4 螺纹与管道相连接。

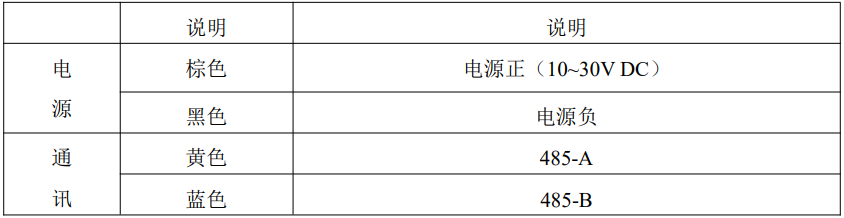

接口说明
