光学雨量计
产品型号：RS-GYL-*-1
此款雨量计采用光学感应原理实现对降雨量的测量：光学雨量传感器体积更小、更灵敏可靠，更智能，易维护。
相关产品
雷达流量计（-3）
光学雨量计
双翻斗不锈钢雨量计（ABS翻斗）
单翻斗不锈钢雨量计（ABS底座）
单翻斗全不锈钢雨量计（不锈钢底座）
旗舰版全不锈钢雨量计
ABS单翻斗式雨量计
自动雨量气象站
单翻斗不锈钢雨量计（银色ABS成雨口）
雷达流量计（-4）
双翻斗全不锈钢雨量计（不锈钢翻斗）
污水管网流速监测系统
产品详情
产品概述
本产品为光学雨量传感器，是一款测量降雨量的产品，内部采用光学感应原理测量降雨量，内置多个光学探头，雨量检测可靠，区别于传统的机械雨量传感器，光学雨量传感器体积更小、更灵敏可靠，更智能，易维护。
可广泛应用于智慧灌溉、船舶航行、流动气象站、自动门窗、地质灾害等行业和领域。
功能特点
体积小，重量轻，安装简单。
低功耗设计，节约能源。
高可靠性，可在高温高湿环境下正常工作。
易维护的设计，不易落叶遮挡。
光学测量，测量准确。
主要技术参数
485型：
| 感雨直径 | 6cm | |
| 供电电压 | 9~30V DC | |
| 功耗 | 小于0.24W | |
| 分辨率 | 雨量 | 标准0.1mm |
| 光照 | 1Lux | |
| 典型精度 | 雨量 | ±5%（来自于仁科实验室数据） |
| 光照 | ±7%(25℃) | |
| 最大瞬时雨量 | 24mm/min | |
| 光照强度量程 | 0-20万Lux | |
| 输出方式 | RS485输出 | |
| 变送器元件耐温及湿度： | -40-80℃ 0~95%（相对湿度）、无凝结 | |
| 工作压力范围 | 标准大气压±10% | |
| 长期稳定性 | 光照 | ≤5%/y |
脉冲型：
| 感雨直径 | 6cm |
| 供电电压 | 9~30V DC |
| 功耗 | 小于0.24W（12V DC，电流小于20mA） |
| 分辨率 | 标准0.1mm |
| 典型精度 | ±5%（来自于仁科实验室数据） |
| 最大瞬时雨量 | 24mm/min |
| 输出方式 | 干接点脉冲输出 |
| 变送器元件耐温及湿度 | -40-80℃ 0~95%（相对湿度）、无凝结 |
| 工作压力范围 | 标准大气压±10% |
| 干接点承受电压 | ≤30VDC |
| 干接点承受电流 | ≤1A |
产品选型
| RS- | 公司代号 | |||
| GYL- | 光学雨量 | |||
| GYLGZ- | 光学雨量+20万光照（无脉冲输出） | |||
| PL- | 脉冲型（雨量+光照合一无此选型） | |||
| N01- | 485型（ModBus协议）输出 | |||
| 1 | -1壳体 | |||

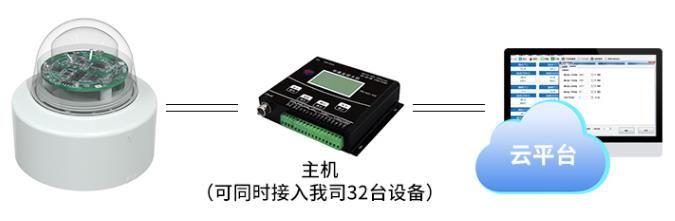

系统框架图

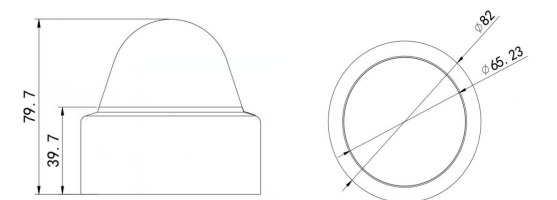

尺寸说明
单位：mm
安装说明
需要把雨量传感器安装在一个空旷的地方，四周及上方不能有遮挡物遮挡。

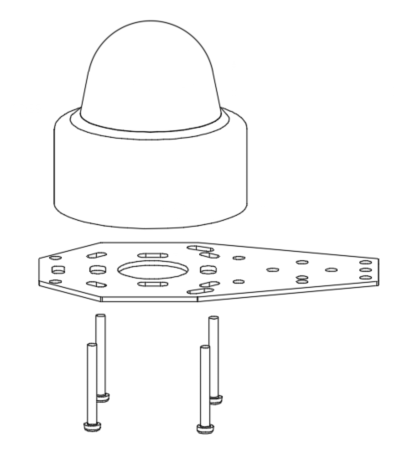

将设备先安装到配件中的托片上，通过4个M4*35的304不锈钢螺丝以及螺母固定设备和托片。

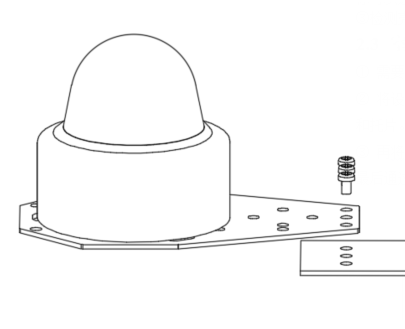

再将托片安装到待安装的位置（待安装位置需开φ5的圆孔），托片要水平放置安装，最后通过三个M4*10的304不锈钢螺丝以及螺母固定住托片及设备。

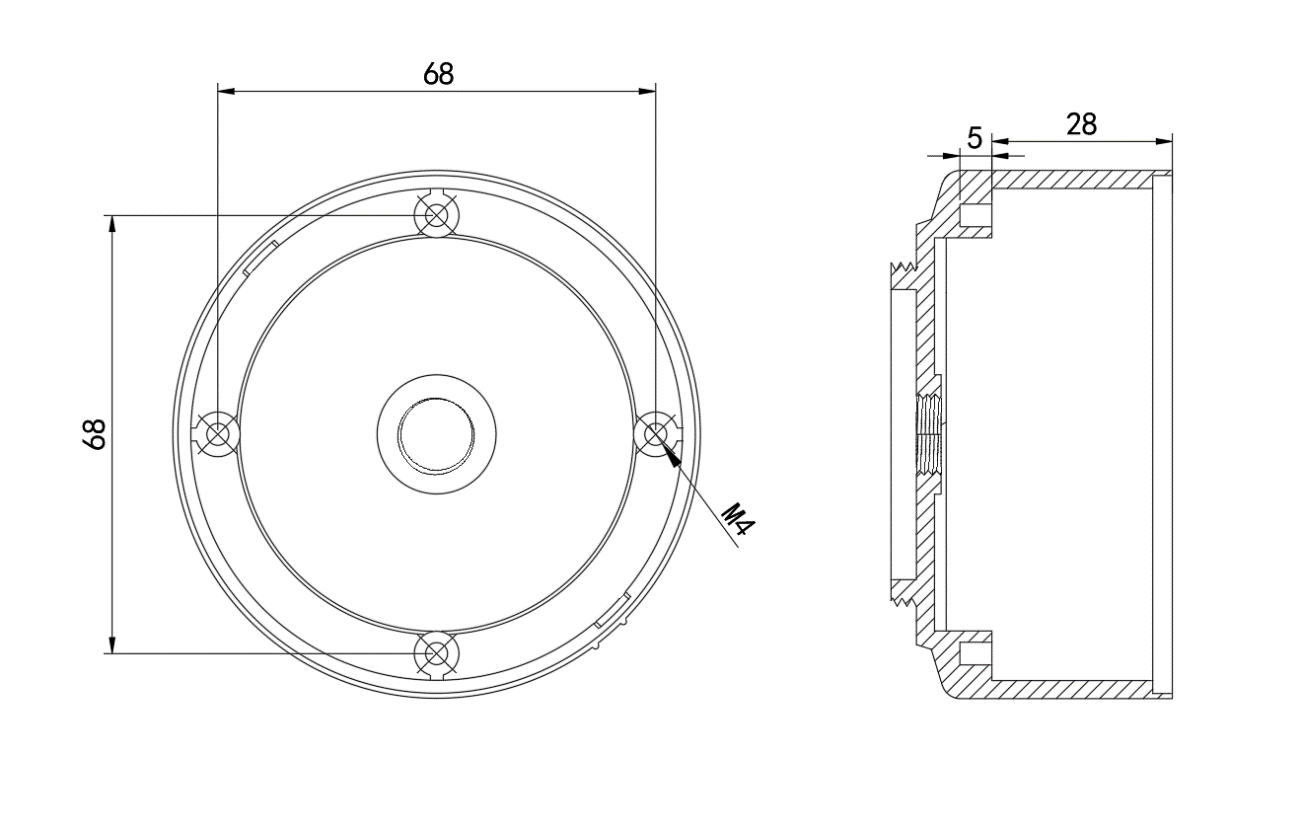

如果不使用托片，则客户可根据下图铜螺柱的位置及尺寸按照自己的安装方式进行安装。
接口说明
线色 | 说明 |
棕色 | 电源正（10~30V DC） |
黑色 | 电源负 |
黄色 | 485A |
蓝色 | 485B |
