雷达流量计（-4）
产品型号：RS-RAD-N01-4
一款雷达流量计系列产品，可配合本公司水雨情立杆、主机使用。主要应用于水渠、河流等需要流量及水位监测的场合。
相关产品
雷达流量计（-3）
光学雨量计
双翻斗不锈钢雨量计（ABS翻斗）
单翻斗不锈钢雨量计（ABS底座）
单翻斗全不锈钢雨量计（不锈钢底座）
旗舰版全不锈钢雨量计
ABS单翻斗式雨量计
自动雨量气象站
单翻斗不锈钢雨量计（银色ABS成雨口）
雷达流量计（-4）
双翻斗全不锈钢雨量计（不锈钢翻斗）
污水管网流速监测系统
产品详情
产品概述
一款雷达流量计系列产品，可配合本公司水雨情立杆、主机使用。485 通信，标准 ModBus-RTU 通信协议，最远通信距离 2000 米，产品供电为 10-30V 宽电压供电，主要应用 于水渠、河流等需要流量及水位监测的场合。
此传感器可检测水流速、水位高度，流速计使用雷达技术实现简单、快捷的非接触式水 面流速测量，非接触式雷达测流系统测速时设备不受污水腐蚀，不受泥沙影响。采集流体表面流速，并通过模型计算得到过水断面平均流速，再接水位计测得的水位以及断面信息算出 过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。
功能特点
非接触式测量，免受泥沙影响以及维护简单。
可检测水流速度、水位高度、水量以及流量。
485通信，标准ModBus-RTU通信协议。
10-30V直流宽电压供电。
防水设计可用于室外。
主要技术参数
| 供电 | DC 10-30V |
| 最大功耗 | 1.3W |
| 变送器元件耐温及湿度 | -40℃~+60℃，0%RH~95%RH（非结露） |
| 测速发射频率 | 24.00GHz |
| 测速范围 | 0.1 ~20m/s |
| 测速精度 | ±2% |
| 速度分辨率 | 0.01m/s |
| 测距发射频率 | 76GHz~81GHz |
| 测距范围 | 0.1 ~ 65m（仅测量水位时最大量程） |
| 测距精度 | ±1mm |
| 测距分辨率 | 1mm |
| 使用高度 | 0~30m |
产品选型
| RS- | 公司代号 | |||
| RAD- | 雷达检测 | |||
| N01- | RS485（ModBus协议） | |||
| 4 | 雷达流量计 | |||

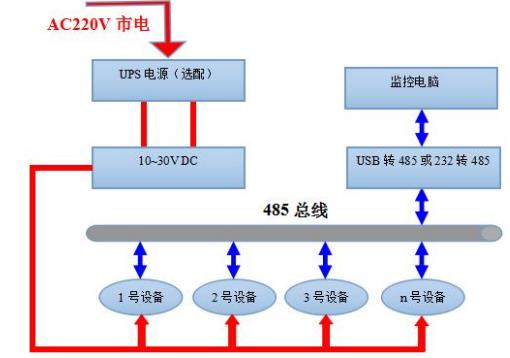

系统框架图

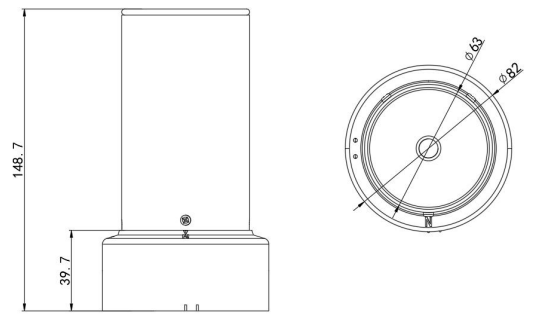

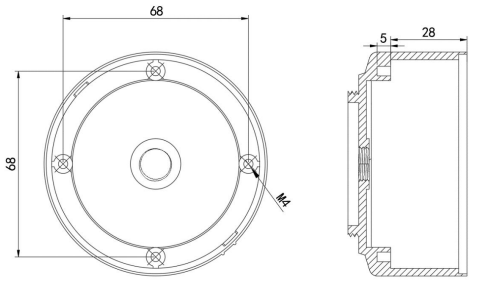

尺寸说明

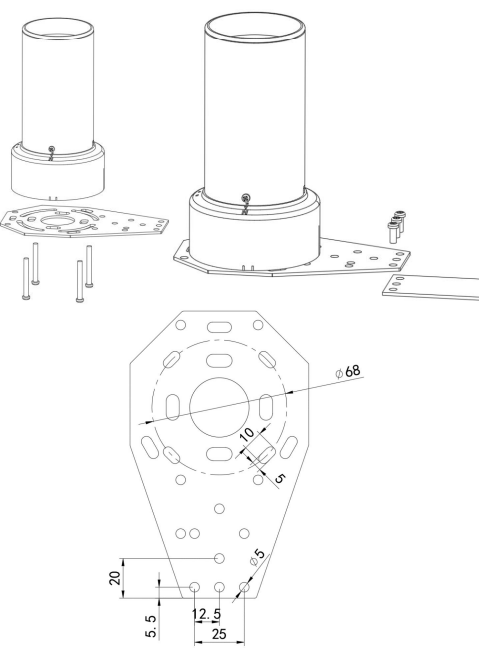

安装说明
接口说明
