单翻斗不锈钢雨量计（银色ABS成雨口）
产品型号：RS-YL-*-4
本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。
相关产品
雷达流量计（-3）
光学雨量计
双翻斗不锈钢雨量计（ABS翻斗）
单翻斗不锈钢雨量计（ABS底座）
单翻斗全不锈钢雨量计（不锈钢底座）
旗舰版全不锈钢雨量计
ABS单翻斗式雨量计
自动雨量气象站
单翻斗不锈钢雨量计（银色ABS成雨口）
雷达流量计（-4）
双翻斗全不锈钢雨量计（不锈钢翻斗）
污水管网流速监测系统
产品详情
产品概述
本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。
本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。
功能特点
两路信号输出中的一路用作现场记数计量，另一路用作遥测报信；
引水漏斗与翻斗支架为紧配合安装，一般情况下不必取下引水漏斗；
翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护；
与遥测终端机连接时，应配有匹配的接口电路，以防止因干簧管抖动和因翻斗回跳引发的计数、报讯错误；
水路通道部件引水漏斗、翻斗及排水漏斗用进口优质透明材料制作，使仪器动态工作过程观测更为一目了然；
按照说明书相关要求将翻斗安装在翻斗支架上的2个轴套中并将翻斗支架调水平使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。
主要技术参数
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485型 4~20mA/0~2V/0~5V/0~10V 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ≤±3% | |
| 雨强范围 | 0mm～4mm/min 允许通过最大雨强8mm/min | |
| 485型、模拟量型、485型（10要素） | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 4- | 304不锈钢材质 | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
系统框架图

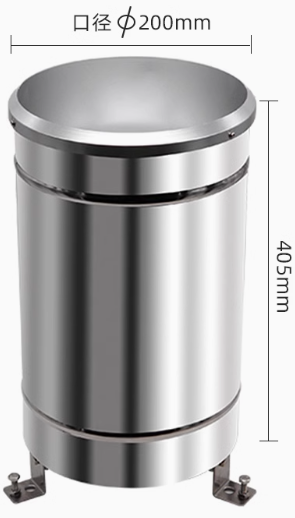

尺寸说明

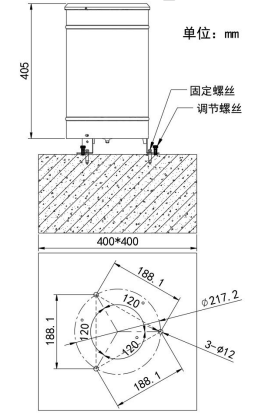

安装说明
在水泥基础上打3个φ10深8～10cm的安装孔，将膨胀螺栓置于安装孔内，用锁紧螺母锁紧，然后将仪器底座安装在3个调高支承螺母上，通过调整支承螺母的高度并用水平尺测量环口是否处于水平状态，最后用上锁紧将仪器固定。
接口说明
