单翻斗不锈钢雨量计（ABS底座）
产品型号：RS-YL-*-6-*
不锈钢雨量传感器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。
相关产品
雷达流量计（-3）
光学雨量计
双翻斗不锈钢雨量计（ABS翻斗）
单翻斗不锈钢雨量计（ABS底座）
单翻斗全不锈钢雨量计（不锈钢底座）
旗舰版全不锈钢雨量计
ABS单翻斗式雨量计
自动雨量气象站
单翻斗不锈钢雨量计（银色ABS成雨口）
雷达流量计（-4）
双翻斗全不锈钢雨量计（不锈钢翻斗）
污水管网流速监测系统
产品详情
产品概述
本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。
本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
功能特点
本仪器由外壳、过滤器、集雨器、漏斗、翻斗、接线端子、腿部支架、干簧管、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。
本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的翻斗上装有磁铁，干簧管支架上装有干簧管，仪器出厂时磁贴与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。
主要技术参数
| 雨量计筒直径 | Φ200mm | |
| 分辨率 | 0.2mm/0.5mm（可选） | |
| 刃口锐角 | 40°～45° | |
| 输出方式 | 485型、 4~20mA/0~2V/0~5V/0~10V、 脉冲型 | |
| 工作温度 | 0～55℃ | |
| 工作湿度 | <95%(40℃) | |
| 储存温度 | -40～125°C | |
| 储存湿度 | ＜80%（无凝结） | |
| 测量误差 | ≤±3% | |
| 雨强范围 | 0mm～4mm/min 允许通过最大雨强8mm/min | |
| 485型、模拟量型、485型（10要素） | 供电范围 | 4.5~30V |
| 最大功耗 | 0.24W | |
| 脉冲型 | 承受电压 | ≤100V |
| 承受电流 | ≤0.5A | |
产品选型
| RS- | 公司代号 | ||||
| YL- | 雨量计 | ||||
| YLS- | 十要素雨量（仅有485选型） | ||||
| N01- | 485信号输出（标准ModBus-RTU协议） | ||||
| PL- | 脉冲式输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V02- | 0~2V电压输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 6- | 304不锈钢材质 | ||||
| 02 | 0.2mm | ||||
| 05 | 0.5mm | ||||
系统框架图

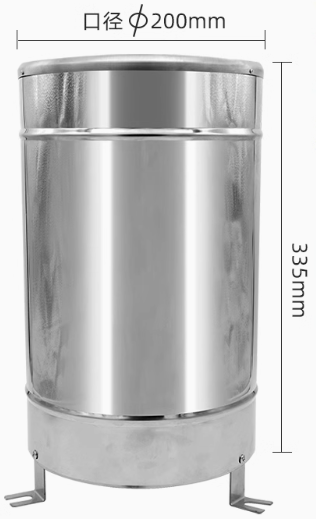

尺寸说明

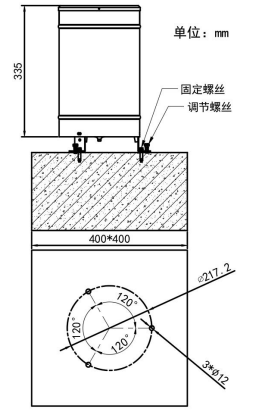

安装说明
在水泥基础上打3个φ10深8～10cm的安装孔，将膨胀螺栓置于安装孔内，用锁紧螺母锁紧，然后将仪器底座安装在3个调高支承螺母上，通过调整支承螺母的高度并用水平尺测量环口是否处于水平状态，最后用上锁紧将仪器固定。

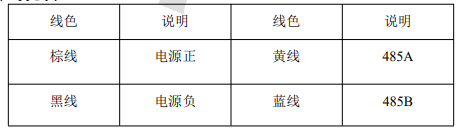

接口说明
