产品概述
RS-QXYL自动雨量气象站是一款户外测试雨量专用监测站。该设备可采集1路雨量（总雨量+瞬时雨量+日雨量+当前雨量）、1路风力风速、1路风向、1路百叶温湿度大气压力，供电采用太阳能系统供电，内置宽温胶体免维护蓄电池，主要用于野外、森林防火、山洪监测等没有市电供电的场合。该设备可通过GPRS/4G方式将数据直接上传至我司环境监控云平台，客户可随时随地通过网页登陆或通过APP查看数据及管理设备。
功能特点
采集1路雨量、1路风力风速、1路风向、1路百叶温湿度大气压力。
采用太阳能供电系统，内置宽温胶体免维护蓄电池，用于野外无市电场合。
4G数据自动上传，提供免费环境监控云平台及APP。
默认赠送流量卡并免费赠送1年流量。
U型立杆设计，设备之间的距离经过精密计算，将设备之间影响降低为零。
采用高强度2.5米立杆安装架，抗大风、降雨、降雪等恶劣天气长期工作于户外。
主要技术参数
参数名称 | 说明 |
供电 | 配套我司太阳能电池板和蓄电池 （蓄电池续航时间≥3天） |
数据上传接口 | 通过4G方式上传数据 |
雨量采集 | 默认脉冲当量：0.2mm 可上传瞬时雨量、日雨量、当前雨量及累计雨量值。 |
风力风速 | 测量范围：0~60m/s 精度：±0.3m/s 动态响应时间：≤0.5s |
风向 | 测量范围： 8方位指示 |
百叶盒温湿度 | 测量范围：-20℃~+60℃，0%RH~100%RH |
数据上传间隔 | 30s上传一次数据 |
产品选型
| RS- | 公司代号 | ||||
| QXYL- | 气象雨量站 | ||||
| QXYLS- | 气象雨量记录站 | ||||
| M4- | U型固定式膨胀螺丝安装立杆 | ||||
| M5- | U型固定式三脚架安装立杆 | ||||
| 1- | 套餐1 | ||||
| 2- | 套餐2 | ||||
| 3- | 套餐3 | ||||
| 4- | 套餐4 | ||||
| 4G | 4G上传 | ||||
系统框架图
尺寸说明
安装说明
采集终端安装
注意：风向安装时，让传感器上的箭头冲向正北方，以免造成测量误差，温湿度变送器设备正常安装。（只有购买相应型号才可安装）
安装天线
将天线吸附至立杆或者安装板上，请勿置于箱体内部，箱体内部有屏蔽信号作用。
接口说明

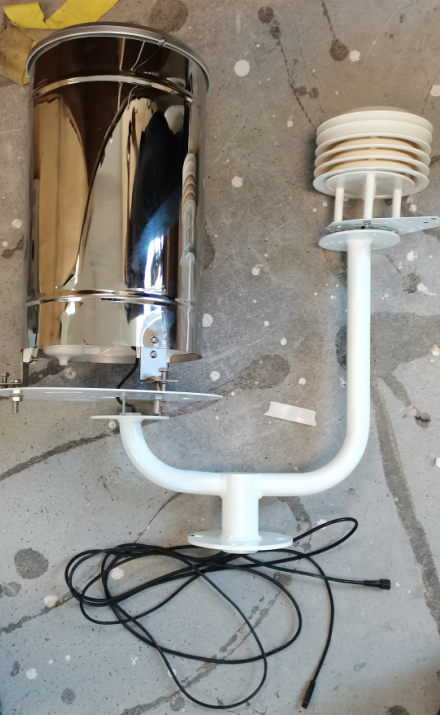

U型支架接线
将2.5米防水对插线延长线的公头一侧与百叶盒或者C型一体式气象站连接，母头一侧从U型支架高的一侧中心圆孔伸入，然后从U型支架底部法兰盘中心圆孔将线勾出；将雨量筒引出的2米两芯防水对插线公头，将其从U型支架矮的一侧中心圆孔伸入，然后从U型支架底部法兰的中心圆孔勾出即可。
