红外测温传感器
产品型号：RS-WD-HW-I20
数码管单温度模拟量变送器
液晶模拟量单温度变送器
壁挂王字壳模拟量单温度变送器
红外测温传感器
模拟量型工业管道式液晶温度变送器
模拟量型工业管道式温度变送器
模拟量型工业风管式液晶温度变送器
模拟量型工业风管式温度变送器
模拟量型工业探杆温度变送器
模拟量型工业探杆液晶温度变送器
产品概述
红外线温度传感器可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
该温度传感器为一体化集成式红外温度传感器，传感器、光学系统与电子线路共同集成在不锈钢壳体内；易于安装，金属壳体上的标准螺纹可与安装部位快速连接；同时还有选件（安装支架）以满足各种工况场合要求。
功能特点
易于安装，金属壳体上的标准螺纹可与安装部位快速连接；
同时还有选件（安装支架、冷却吹扫套等）以满足各种工况场合要求；
可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度；
非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
主要技术参数
直流供电（默认） | 24V DC |
最大功耗 | 1.2W |
精度 （默认） | 测量值的±1%或±1.5℃，取大值 |
变送器电路工作环境 | 温度：0 ~60°C 相对湿度10 – 95%RH（不结露） |
测量温度范围 | 0-100°C、0-150°C、0-200°C、0-300°C、0-400°C、0-500°C、0-600°C（默认）、0-700°C、0-800°C、0-900°C、0-1000°C、0-1200°C、-50-300°C、-50-600°C |
光谱范围 | 8 ~ 14 µm |
光学分辨率 | 20:1 |
响应时间 | 150 ms (95%) |
尺寸 | 113mm×ф18mm(长度*直径) |
发射率 | 0.95固定 |
输出信号 | 4~20mA |
负载能力 | ≤600Ω |
产品选型
| RS- | 公司代号 | |||
| WD- | 温度变送、传感器 | |||
| HW- | 红外线测温 | |||
| I20 | 4-20mA电流输出 | |||

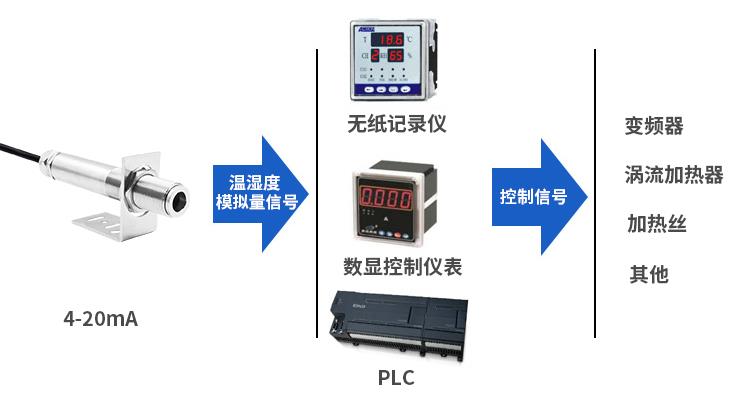

系统框架图

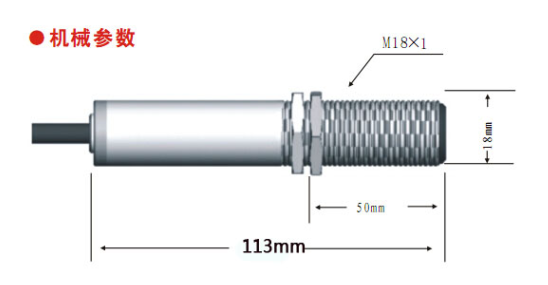

尺寸说明
安装说明
红外线温度传感器带M18×1螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

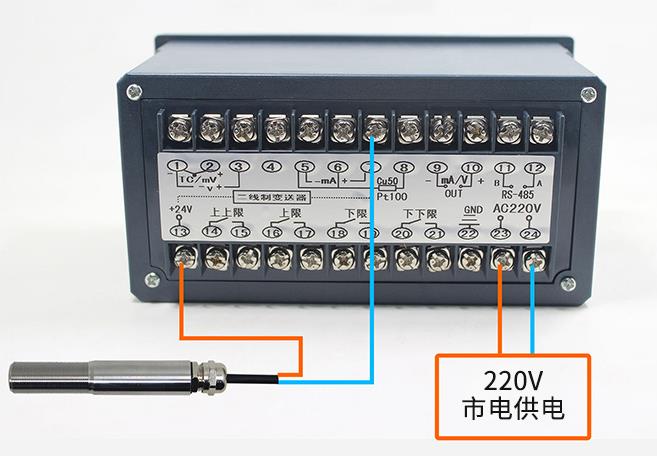

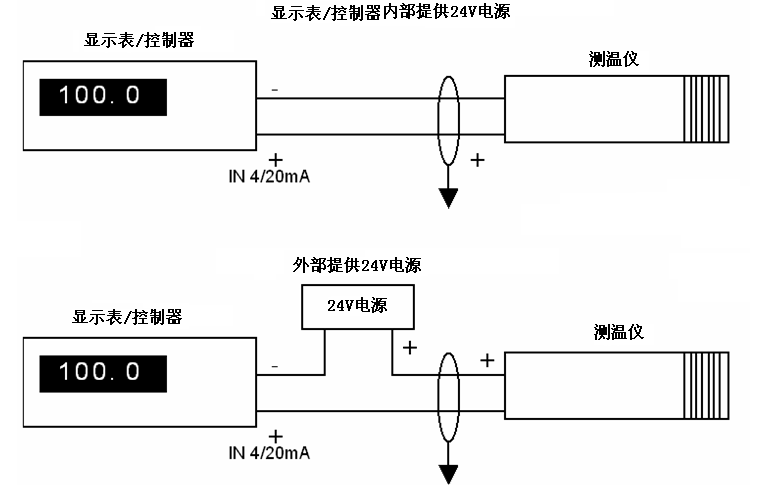

接口说明
