紫外线温湿度传感器
产品型号：RS-UV -*-2
本产品基于光敏元件将紫外线转换为可测量的电信号原理，实现紫外线的在线监测。电路采用美国进口工业级微处理器芯片、进口高精度紫外线传感器，确保产品优异的可靠性、高精度。产品外壳为壁挂高防护等级外壳，防护等级 IP65，防雨雪。
相关产品
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品详情
产品概述
本产品基于光敏元件将紫外线转换为可测量的电信号原理，实现紫外线的在线监测。电路采用美国进口工业级微处理器芯片、进口高精度紫外线传感器，确保产品优异的可靠性、高精度。产品外壳为壁挂高防护等级外壳，防护等级 IP65，防雨雪。
本产品可以广泛应用在环境监测、气象监测、农业、林业等环境中。测量大气中以及人造光源等环境下的紫外线。
功能特点
采用对240-370 nm高敏感的紫外线测量器件，精准测量紫外线强度。
透视窗采用高品质透光材料，紫外线透过率超过98%，避免了因传统PMMA、PC材料对紫外线的吸收导致紫外线测量值偏低的问题。
壁挂防水壳，防护等级高，可用长期用于室外雨雪环境。
10-30V 直流宽电压供电。
主要技术参数
485型：
| 直流供电（默认） | 10-30VDC | |
| 最大功耗 | 0.1W | |
| 典型精度 | 紫外线强度 | ±10% FS（@365nm,60%RH,25℃） |
| 湿度 | ±3%RH(60%RH,25℃) | |
| 温度 | ±0.5℃（25℃） | |
| 紫外线强度量程 | 0~15 mW/ cm2 | |
| 0~ 450 μW/ cm2 | ||
| 分辨率 | 0.01 mW/ cm2（量程0~15 mW/ cm2） | |
| 1μW/ cm2（量程0-450 μW/ cm2） | ||
| 紫外线指数量程 | 0-15（紫外线强度量程0~ 450 μW/ cm2款无此参数） | |
| 测量波长范围 | 波长240-370 nm | |
| 温湿度量程（选配） | -40℃~ +80℃，0%RH~100%RH | |
| 电路工作温湿度 | -40℃~+60℃，0%RH~95%RH（无凝露） | |
| 长期稳定性 | 温度 | ≤0.1℃/y |
| 湿度 | ≤1%/y | |
| 响应时间 | 温度 | ≤18s(1m/s风速) |
| 湿度 | ≤6s(1m/s风速) | |
| 紫外线强度 | 0.2s | |
| 紫外线指数 | 0.2s | |
| 输出信号 | 485(ModBus-RTU协议) | |
模拟量型：
| 直流供电（默认） | 10-30VDC （0~10V 型产品只能 DC 24V 供电） | |
| 最大功耗 | 1.2W | |
| 典型精度 | ±10% FS（@365nm,60%RH,25℃） | |
| 紫外线强度量程 | 0~15 mW/ cm2；0~ 450 μW/ cm2 | |
| 测量波长范围 | 波长240-370 nm | |
| 工作环境 | -40℃~ +60℃，0%RH~ 95%RH（无凝露） | |
| 响应时间 | 紫外线强度 | 0.2s |
| 输出信号 | 电流输出 | 4mA~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电流输出 | 带负载能力≥600Ω |
| 电压输出 | 输出电阻≤250Ω | |
产品选型
| RS- | 公司代号 | ||||
| UV- | 紫外线变送器 | ||||
| UVWS- | 紫外线温湿度三合一（模拟量型无此型号） | ||||
| N01- | 485通讯（ModBus-RTU协议） | ||||
| I20- | 4~20mA 电流输出 | ||||
| V05- | 0~5V 电压输出 | ||||
| V10- | 0~10V 电压输出 | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| LORA- | LoRa方式上传 | ||||
| 2- | 壁挂王字壳 | ||||
| OLED- | 王字壳OLED显示屏（紫外线温湿度三合一无此型号） | ||||
| 空 | 紫外线强度量程 0-15 mW/ cm2 紫外线指数量程 0-15 | ||||
| LOW | 紫外线强度量程0-450 μW/ cm2 无紫外线指数 | ||||

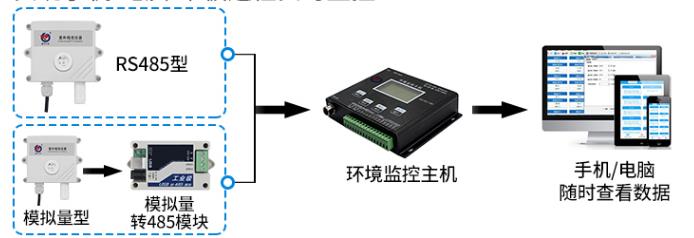

系统框架图

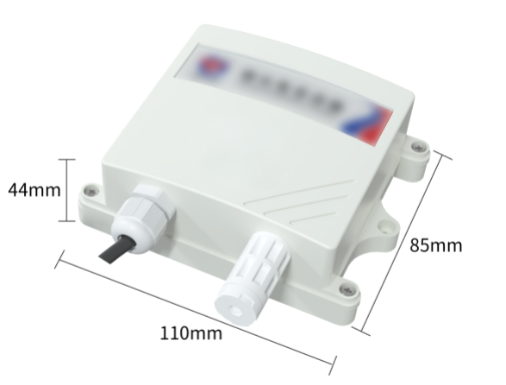

尺寸说明

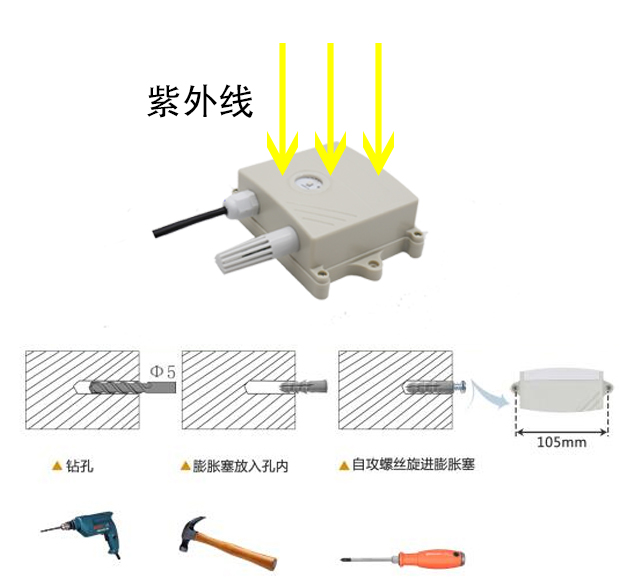

安装说明
特殊说明：此设备安装时应使传感器感光面垂直于光源。
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
