热电式太阳总辐射变送器
产品型号：RS-TRA-*-AL
RS-TRA-*-AL太阳总辐射变送器采用热电原理，可用来测量光谱范围在0.3~3μm的太阳辐射。
相关产品
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品详情
产品概述
太阳总辐射变送器采用热电原理，可用来测量光谱范围在0.3~3μm的太阳辐射。感应元件采用绕线电镀式热电堆，感应面为吸收率高的黑色涂层。利用辐射的热效应，吸收太阳辐射并转化为温差电动势。并具有温度补偿功能，能够较为精准的测量太阳辐射量。感应面上方采用双层玻璃罩，不但能够减弱空气对流对设备的影响，而且能够阻断外罩本身的辐射。并且加散射遮光环可以测量散射辐射。
功能特点
采用热电感应元件，测量精确度高。
透光率高达95%透明双层玻璃罩，感光度良好，表面特殊处理，防止灰尘吸附。
光谱范围达到0.3~3μm。
响应时间短、误差小且具有温度补偿，量程内测量更精准。
主要技术参数
| 供电范围 | 10V～30V DC |
| 输出方式 | 485（标准ModBus-RTU协议） 4~20mA电流输出 0~5V/0~10V电压输出 |
| 功耗 | 485输出：0.2W 4~20mA电流输出：0.7W 0~5V/0~10V电压输出：0.22W |
| 工作温度 | -40℃~60℃ |
| 工作湿度 | 0%RH~95%RH 非结露 |
| 灵敏度 | 7～14 μV·W-1·m2 |
| 内阻 | 250-400Ω |
| 响应时间（99%） | ≤30s |
| 非线性误差 | ≤±3% |
| 方向性相应误差 | ≤±30W/m² |
| 温度响应误差 | ≤±3%（-30℃～+50℃） |
| 倾斜相应误差 | ≤±5% |
| 光谱范围 | 0.3~3μm |
| 测量范围 | 0-2000W/m² |
| 分辨率 | 1W/m² |
| 精度 | ±3% |
| 年稳定性 | ≤±3% |
| 余弦响应误差 | ≤±5% |
| 倾斜响应误差 | ≤2% |
| 零点漂移 | ≤6 W/m² |
产品选型
| RS- | 公司代号 | |||
| TRA- | 太阳总辐射变送器 | |||
| N01- | 485输出（标准ModBus-RTU） | |||
| I20- | 4~20mA电流输出 | |||
| V05- | 0~5V电压输出 | |||
| V10- | 0~10V电压输出 | |||
| AL | 铝合金外壳 | |||

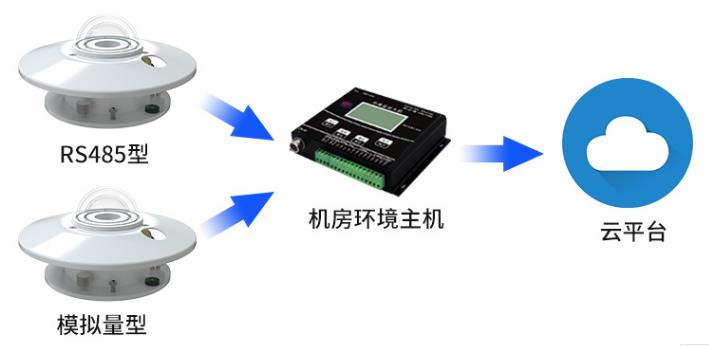

系统框架图

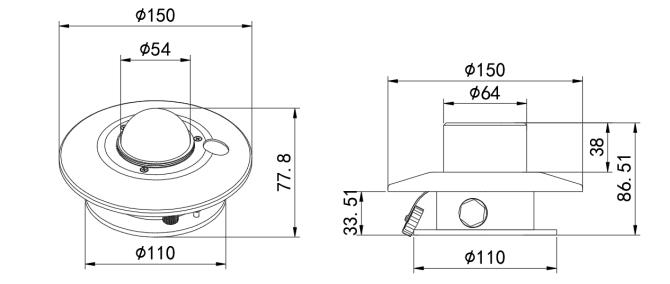

尺寸说明
安装说明
1、 确保安装支架，辐射传感器与地面平行（可通过调平旋钮进行调平）
2、 使用螺丝透过传感器上的安装孔，将传感器固定在安装支架上
3、 安装完成后，摘除保护罩
4、 请注意安装过程中不要损伤玻璃罩，以免影响测量精度
5、 安装位置应为四周空旷且无任何遮挡物的地方。
6、 通电后，预热半小时使用。
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
