产品概述
该变送器是一款光精度感光变送器，输出数值计量单位为Lux,设备采用壁挂防水外壳，壁挂式安装，防护等级高。RS485、4-20mA/0-10V/0-5V、WIFI、4G多种输出信号可选，产品供电为10-30V宽电压供电，主要应用于农业大棚、花卉培养温室、农业大田、电子设备生产线等需要光照度监测的场合。
功能特点
高精度光照度检测测量范围0-6万Lux、0-20万Lux可选。
RS485、4-20mA/0-10V/0-5V、WIFI、4G多种模拟量输出信号可选。
壁挂防水壳，防护等级高，可用于室外或恶劣的现场环境。
10-30V直流宽电压供电。
主要技术参数
485型：
直流供电（默认） | 10-30VDC | |
最大功耗 | 0.4W | |
精度
| 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃（25℃） | |
光照强度 | ±7%(25℃) | |
光照强度量程 | 0~65535Lux；0~20万Lux | |
温湿度量程 | -40℃~+60℃，0%RH~80%RH | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%/y | |
光照强度 | ≤5%/y | |
响应时间 | 温度 | ≤18s(1m/s风速) |
湿度 | ≤6s(1m/s风速) | |
光照强度 | 0.1s | |
输出信号 | RS485(ModBus-RTU协议) | |
模拟量型：
直流供电（默认） | 10-30VDC （0~10V型产品只能DC 24V供电） | |
最大功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
精度 | 光照强度 | ±7%(25℃) |
光照强度量程 | 0~20万Lux范围内可选（默认0~65535Lux） | |
工作环境 | -40℃~+60℃，0%RH~80%RH | |
长期稳定性 | 光照强度 | ≤5%/y |
响应时间 | 光照强度 | 0.1s |
输出信号 | 电流输出 | 4mA~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω | |
WIFI型：
| 项目 | 内容 | |
| 功耗 | 0.3W（24VDC） | |
| 供电 | 10~30V DC （平均电流<85mA） | |
| 精度 | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 光照强度 | ±7%(25℃) | |
| 高精度 | 光照强度 | ±4%（25℃） |
| 响应时间 | ≤6s | |
| 分辨率 | 温度 | 0.1℃ |
| 湿度 | 0.1%RH | |
| 光照强度 | 1Lux | |
| 工作环境 | -20℃~+60℃，0%RH~95%RH 非结露 | |
| 数据上传时间 | 默认 10s/次，1s~65535s 可设 | |
| 数据采集时间 | 2s/次 | |
| WIFI 通信参数 | 802.11b/g/n | |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES | |
产品选型
| RS- | 公司代号 | ||||
| GZ- | 光照度强度变送、传感器 | ||||
| GZWS- | 光照强度、温湿度三合一变送、传感器 | ||||
| I20- | 4~20mA电流输出（注：光照温湿度一体型无此型号） | ||||
| V05- | 0~5V电压输出（注：光照温湿度一体型无此型号） | ||||
| V10- | 0~10V电压输出（注：光照温湿度一体型无此型号） | ||||
| N01- | RS485（ModBus协议） | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| 2- | 壁挂王字壳 | ||||
| 65535 | 量程0-65535Lux | ||||
| 20W | 量程0-200000Lux | ||||
| 6WH | 量程0-65535；高精度选型，最大误差4%，符合JJG245-2005光照度计检定规程 | ||||
| 20WH | 量程0-200000；高精度选型，最大误差4%， 符合JJG245-2005光照度计检定规程 | ||||

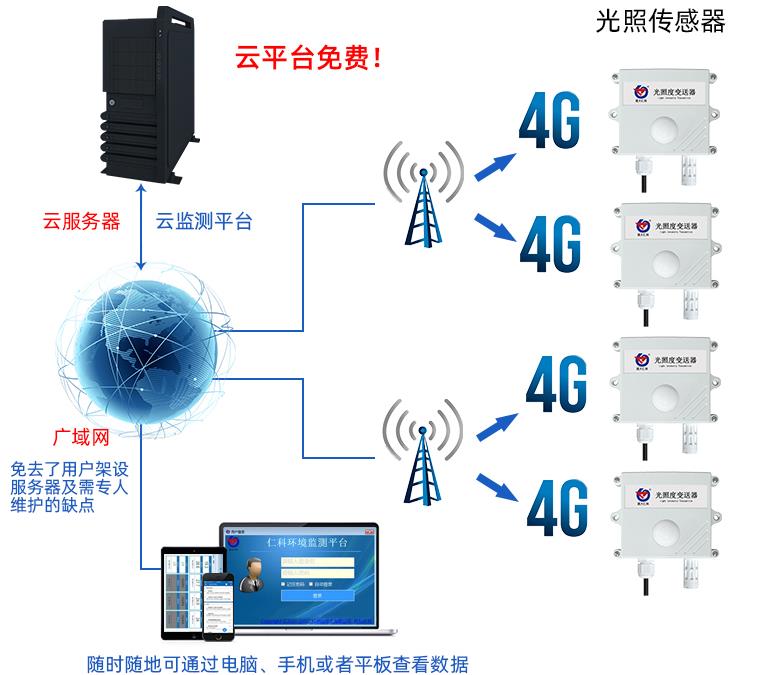

系统框架图

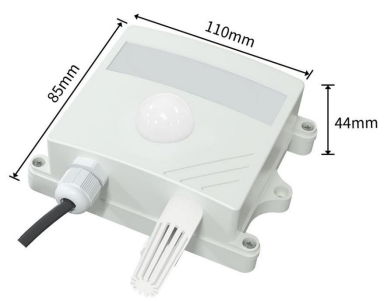

尺寸说明

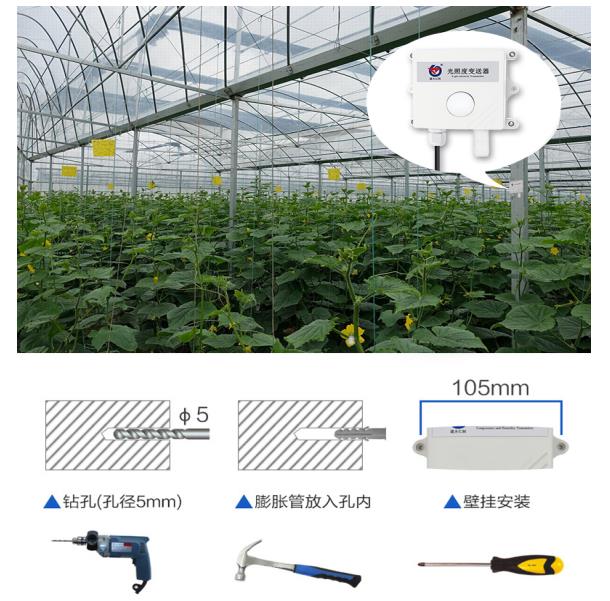

安装说明

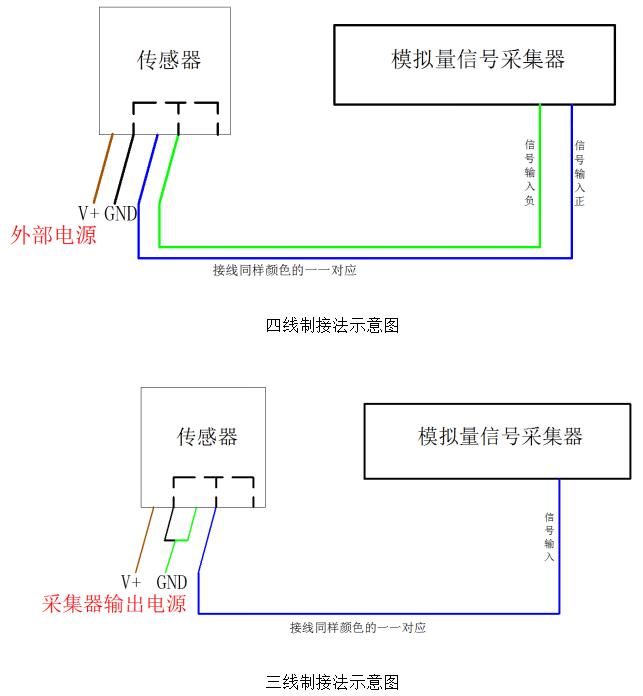

接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
输 出 | 蓝色 | 光照信号正 |
绿色 | 光照信号负 |
