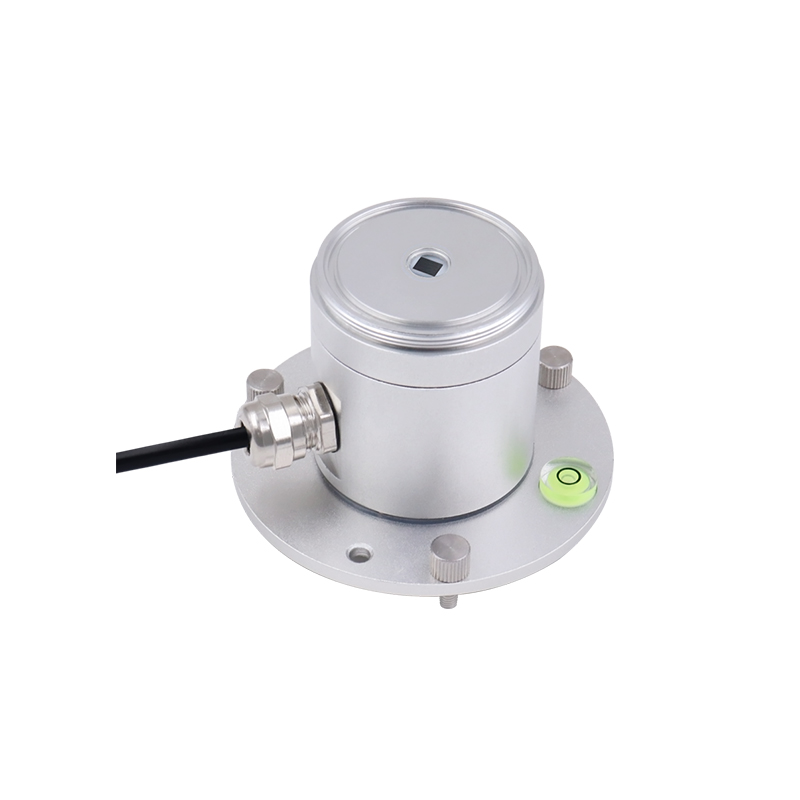

铝壳紫外线变送器
产品型号：RS-UV-N01-AL
铝壳紫外线变送器RS-UV-N01-AL基于光敏元件将紫外线转换为可测量的电信号原理，实现紫外线的在线监测。
相关产品
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品详情
产品概述
紫外线变送器基于光敏元件将紫外线转换为可测量的电信号原理，实现紫外线的在线监测。电路采用美国进口工业级微处理器芯片、进口高精度紫外线传感器，确保产品优异的可靠性、高精度。产品综合传感器为一体，测量数据更为全面。产品外壳高防护等级外壳，防护等级 IP67。可以广泛应用在环境监测、气象监测、农业、林业等环境中。测量大气中以及人造光源等环境下的紫外线。
功能特点
采用对290-390nm高敏感的进口紫外线测量器件，精准测量紫外线强度。
电路采用美国进口工业级微处理器芯片，确保产品优异的可靠性、高精度。
基于光敏元件将紫外线转换为可测量的电信号原理，实现紫外线的在线监测。
外壳为壁挂防水壳，防护等级高，可用长期用于室外雨雪环境。
主要技术参数
| 直流供电（默认） | 10-30VDC （0~10V 型产品只能 DC 24V 供电） | |
| 最大功耗 | 485:0.06W 4~20mA/0~5V/0~10V:0.6 W | |
| 典型精度 | ±10% FS（@365nm,60%RH,25℃） | |
| 紫外线强度量程 | 0~15 mW/ cm2 | |
| 测量波长范围 | 波长290-390 nm | |
| 反应时间 | 紫外线强度 | 0.2s |
| 紫外线指数 | 0.2s | |
| 输出信号 | 485(ModBus-RTU协议) 4mA~20mA电流输出 0~5V、0~10V 电压输出 | |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。尽管本产品具有很高的可靠性，但我们建议在使用前检查设备功能是否正常，参数是否达标，确保不影响现场使用。
产品选型
| RS- | 公司代号 | |||
| UV- | 紫外线变送器 | |||
| N01- | 485通讯（ModBus-RTU协议） | |||
| I20- | 4~20mA 电流输出 | |||
| V05- | 0~5V 电压输出 | |||
| V10- | 0~10V 电压输出 | |||
| AL | 铝制外壳 | |||

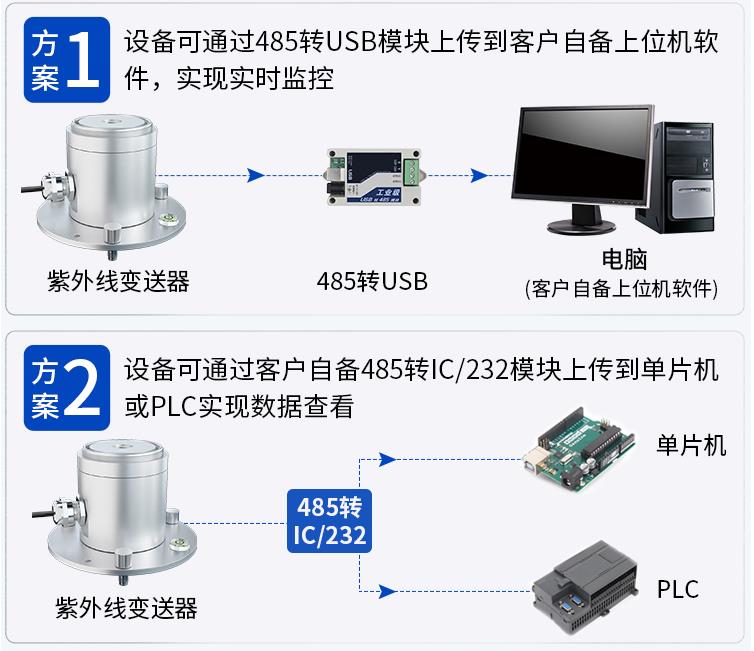

系统框架图
尺寸说明
单位：mm
安装说明
1. 使用螺丝透过传感器上的安装孔，将传感器固定在安装托片上；
2. 确保设备与地面平行（可调节手拧螺丝并查看水平泡状态来确定是否平行）；
3. 安装完成后，摘除保护盖。
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
