吸顶式光照变送器
产品型号：RS-GZ-N01-XD-*
吸顶式光照变送器是一款高精度感光变送器，采用吸顶式安装方式，数据输出的计量单位为Lux。
相关产品
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品详情
产品概述
吸顶式光照变送器是一款高精度感光变送器，输出数值计量单位为Lux,设备采用吸顶外壳，吸顶式安装，结构美观，安装使用方便。485通信，标准ModBus-RTU通信协议，通信地址及波特率可设置，最远通信距离2000米，产品供电为10-30V宽电压供电，主要应用于实验室、档案馆、电子设备生产线等需要光照度监测的场合。
功能特点
光照度测量范围有0~65535Lux、0~20万Lux等多种量程可选；
内置高灵敏度感光探头，具有信号稳定，可靠性高，测量精度高，抗感扰性能强的特点；
壳体采用美观的吸顶外壳，吸顶式安装，使用方便；
采用10~30V宽电压供电，适用于实验室、档案馆、电子设备生产线等室内需要监测光照度的场所。
主要技术参数
| 直流供电（默认） | 10-30VDC | |
| 最大功耗 | 0.4W | |
| 精度 | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 光照强度 | ±7%(25℃) | |
| 光照强度量程 | 0-65535Lux；0-20万Lux | |
| 温湿度量程 | -40℃~+60℃，0%RH~80%RH | |
| 长期稳定性 | 温度 | ≤0.1℃/y |
| 湿度 | ≤1%/y | |
| 光照强度 | ≤5%/y | |
| 响应时间 | 温度 | ≤18s(1m/s风速) |
| 湿度 | ≤6s(1m/s风速) | |
| 光照强度 | 0.1s | |
| 输出信号 | RS485(ModBus协议) | |
产品选型
RS- | 公司代号 | ||||
GZ- | 光照度强度变送传感器 | ||||
GZWS- | 光照强度、温湿度三合一变送、传感器 | ||||
N01- | RS485（ModBus协议） | ||||
XD- | 吸顶外壳 | ||||
XD2- | 新款吸顶外壳 | ||||
65535 | 量程0-65535 | ||||
200000 | 量程0-20万 | ||||

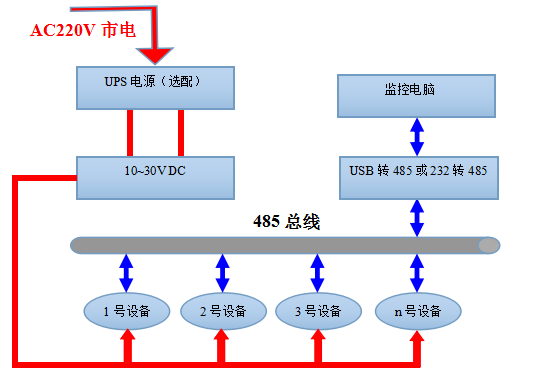

系统框架图

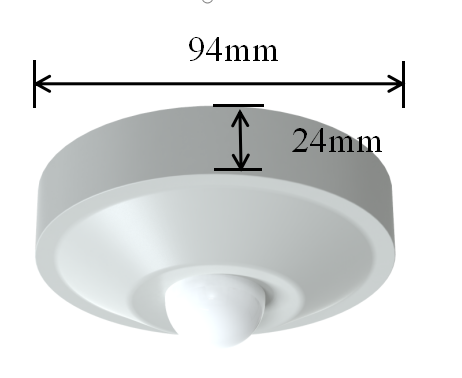

尺寸说明

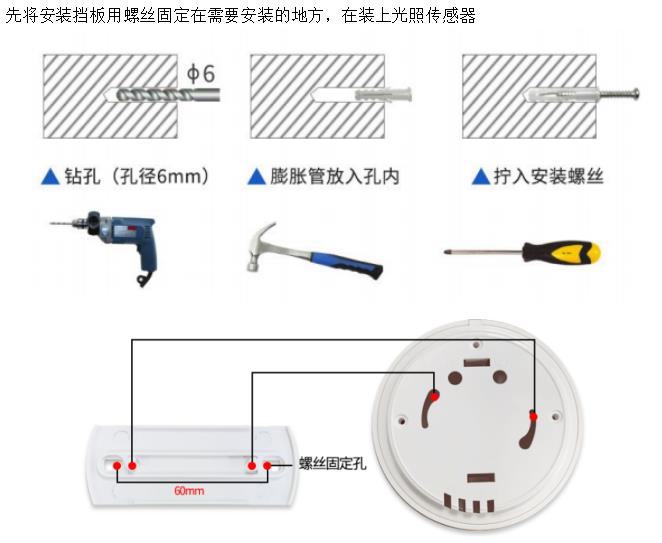

安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A/B条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
