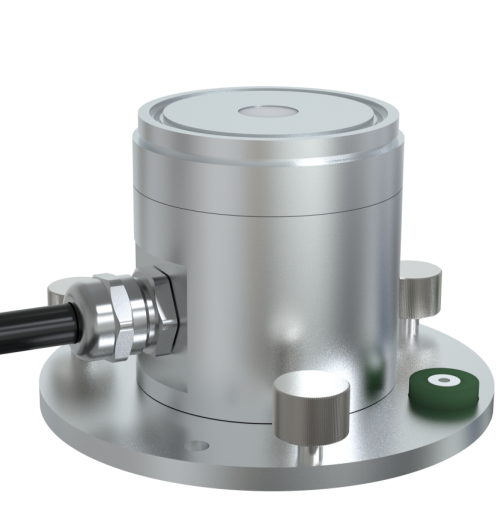

光合有效辐射传感器
产品型号：RS-GH-*-AL
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品概述
光合有效辐射传感器采用光电感应原理，可用来测量光谱范围在400~700nm的光合有效辐射。传感器采用高精度的光电感应元件，宽光谱吸收，400-700nm范围内吸收量高，稳定性好；当有光照时，产生一个与入射辐射强度成正比的电压信号，并且其灵敏度与入射光的直射角度的余弦成正比。防尘罩采用特殊处理，减少灰尘吸附，有效防止环境因素对内部元件的干扰，能够较为精准的测量光合有效辐射量。
功能特点
采用高精度的光电感应元件，宽光谱吸收，400-700nm范围内吸收量高，稳定性好。
防尘罩采用特殊处理，减少灰尘吸附，有效防止环境因素对内部元件的干扰，能够较为精准的测量光和有效辐射量。
设备使用全铝外壳，防护等级为IP67，响应光谱范围为400-700nm。
设备自带水平仪及调节手轮，采用高品质余弦校正器，可确保标准余弦响应，且现场方便调节。
主要技术参数
| 供电范围 | RS485/4~20mA/0-5V：7V~30V DC， 0-10V：DC 24V 供电 |
| 输出方式 | 485（标准ModBus-RTU协议）， 4~20mA电流输出， 0~5V电压输出， 0~10V电压输出 |
| 功耗 | 485输出：0.06W 4~20mA/0~5V/0~10V：0.7W |
| 工作温度 | -25℃~60℃ |
| 响应光谱 | 400nm~700nm |
| 测量范围 | 0~2500μmol/㎡·s |
| 分辨率 | 1μmol/㎡·s |
| 精确度 | ±5%（1000μmol/㎡·s，@550nm,60%RH,25℃） |
| 反应时间 | 0.1s |
| 线性度 | ≤±1% |
| 年稳定度 | ≤±2% |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。尽管本产品具有很高的可靠性，但我们建议在使用前检查设备功能是否正常，参数是否达标，确保不影响现场使用。
产品选型
| RS- | 公司代号 | |||
| GH- | 光合有效辐射传感器 | |||
| N01- | 485输出（标准ModBus-RTU） | |||
| I20- | 4~20mA电流输出 | |||
| V05- | 0~5V电压输出 | |||
| V10- | 0~10V电压输出 | |||
| AL | 铝制外壳 | |||

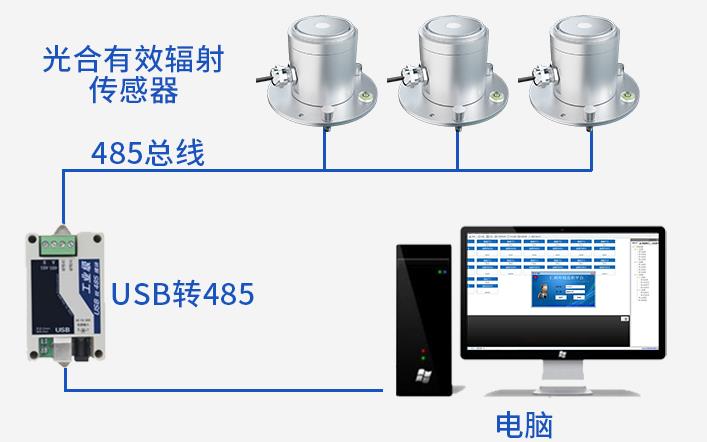

系统框架图

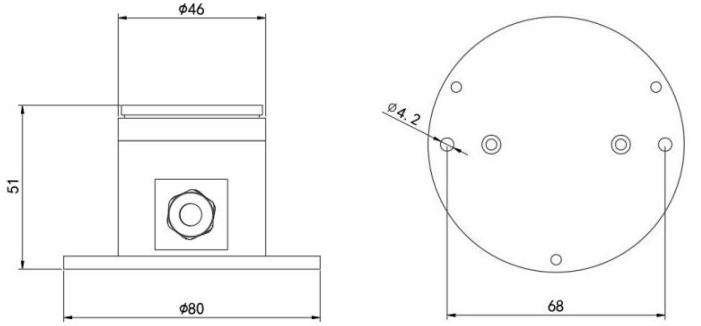

尺寸说明
单位：mm
安装说明
1. 使用螺丝透过传感器上的安装孔，将传感器固定在安装托片上
2. 确保设备与地面平行（可调节手拧螺丝并查看水平泡状态来确定是否平行）
3. 安装完成后，摘除保护盖
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正（7~30V DC） |
黑色 | 电源负 | |
通信 | 绿色 | 485-A |
蓝色 | 485-B |
